Brzdová sústava

← Brzdová sústava – výber zostavy · Katalóg dielov LKT

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Brzdová sústava

Brzdová sústava – nákres 1 z 7
Brzdová sústava – nákres 2 z 7
Brzdová sústava – nákres 3 z 7
Brzdová sústava – nákres 4 z 7
Brzdová sústava – nákres 5 z 7
Brzdová sústava – nákres 6 z 7
Brzdová sústava – nákres 7 z 7

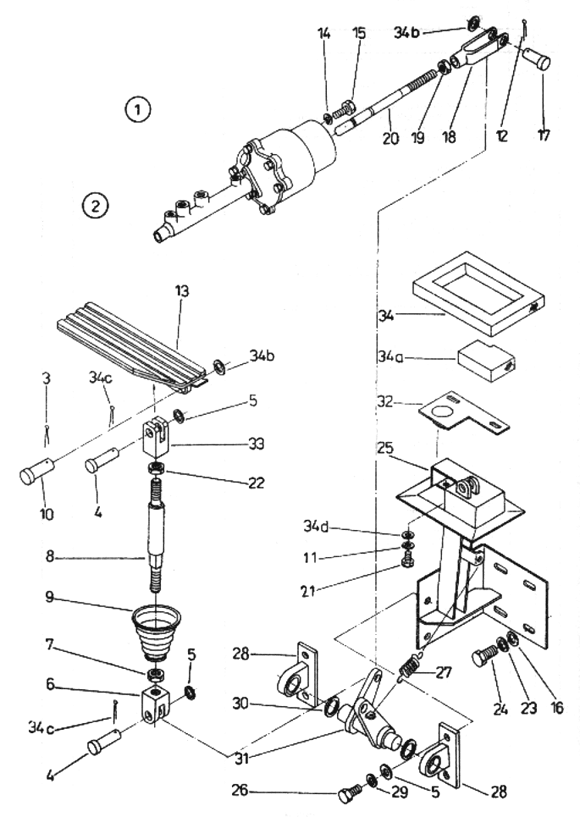

Brzdová sústava – nákres 1 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
1	Brzdová sústava 2-242	5007-40-900	Dopyt
2	Pedál úplný 3-11,13,17,18,21,22,	5007-40-9110	Dopyt
3	Závlačka 2,5x16 ČSN 02 1781.05	902 1781 146	Dopyt
4	Čap 10x28x24 ČSN 02 1702.15	902 2111 172	Dopyt
5	Podložka 10,5 ČSN 02 1401.25	902 1702 106	Dopyt
6	Vidlica	5592-13-0152	Dopyt
7	Matica M 10 ČSN 01 1401.25	902 1401 099	Dopyt
8	Tlačná tyčka	5007-40-0014	Dopyt
9	Manžeta	5007-40-0008	Dopyt
10	Čap I	5007-40-0002	Dopyt
11	Podložka 6 ČSN 02 1740.05	902 1740 065	Dopyt
12	Závlačka 3,2x18 ČSN 02 1701.05	902 1781 182	Dopyt
13	Pedál	5007-40-9113	Dopyt
14	Podložka 8 ČSN 02 1740.05	902 1740 085	Dopyt
15	Skrutka M 8x25 ČSN 02 1103.25	902 1103 237	Dopyt
16	Podložka 13 ČSN 02 1702.15	902 1702 139	Dopyt
17	Čap 12x32x26,5 ČSN 02 2112.00	902 2112 290	Dopyt
18	Vidlica	4-00-197	Dopyt
19	Matica M 12x1,25 ČSN 02 1401.25	902 1401 137	Dopyt
20	Ťahadlo	5592-40-0136	Dopyt
21	Skrutka M 6x12 ČSN 02 1103.15	902 1103 113	Dopyt
22	Matica M 10 L	5592-13-0005	Dopyt
23	Podložka 12 ČSN 02 1740.05	902 1740 125	Dopyt
24	Skrutka M 12x25 ČSN 02 1103.55	902 1103 405	Dopyt
25	Konzola	5007-40-9111	Dopyt
26	Skrutka M 10x25 ČSN 02 1103.15	902 1103 309	Dopyt
27	Pružina 2x18x95x31,75 ČSN 02 6030.1	902 6030 201	Dopyt
28	Vedenie	5592-40-9036	Dopyt
29	Podložka 10 ČSN 02 1740.05	902 1740 105	Dopyt
30	Podložka 19 ČSN 02 1702.15	902 1702 195	Dopyt
31	Hriadeľ s pákami	5007-40-9103	Dopyt
32	Kryt	5007-40-9112	Dopyt
33	Vidlica	5592-13-0151	Dopyt
34	Výplň	5007-40-0012	Dopyt
34a	Výplň	5007-40-0013	Dopyt
34b	Podložka 13 ČSN 02 1702.15	902 1702 139	Dopyt
34c	Závlačka 3,2x22 ČSN 02 1781.05	902 1781 181	Dopyt
34d	Podložka 6,4 ČSN 02 1702.15	902 1702 069	Dopyt

↑ Späť na výber zostavy

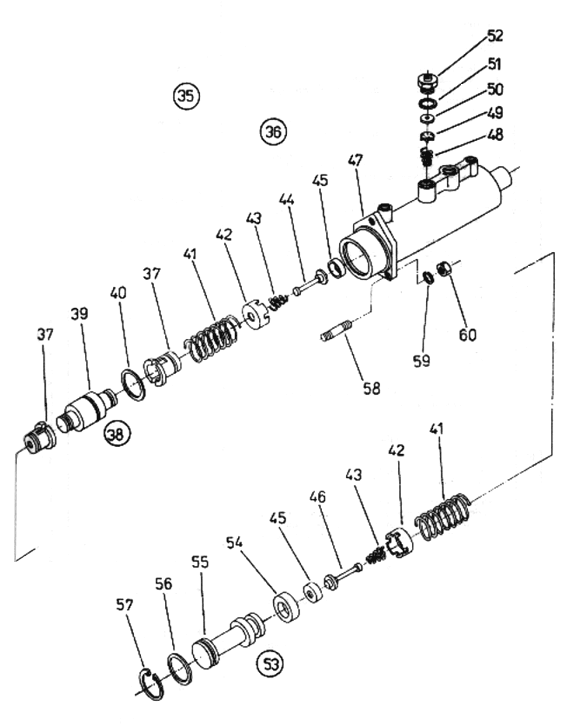

Brzdová sústava – nákres 2 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
35	Vzduchokvapalinový posilovač	5577-40-9065 443 613 100 000	Dopyt
36	Tandemový hlavný valec priemer 38 37-57	443 611 020 002	Dopyt
37	Miska	443 962 135 006	Dopyt
38	Piest so záklopkami 39-46	443 960 610 058	Dopyt
39	Plávací piest	443 962 401 026	Dopyt
40	Tesniaci krúžok	273 111 570 481	Dopyt
41	Pružina	315 116 189 400	Dopyt
42	Puzdro	443 962 233 009	Dopyt
43	Pružina	443 964 600 120	Dopyt
44	Driek	443 961 400 018	Dopyt
45	Ventil	273 111 380 791	Dopyt
46	Driek	443 961 400 014	Dopyt
47	Teleso tandemového hlavného valca	443 962 625 041	Dopyt
48	Pružina	315 116 012 860	Dopyt
49	Teleso ventilu	443 962 601 027	Dopyt
50	Tesnenie ventilu	273 112 251 081	Dopyt
51	Tesniaci krúžok 22x27 ČSN 02 9310.2	902 9310 236 443 962 001 277	Dopyt
52	Zátka M 22x1,5	443 062 423 034	Dopyt
53	Piest úplný 54-56	443 960 610 057	Dopyt
54	Manžeta U 25x38 ČSN 02 9260	273 112 010 144	Dopyt
55	Piest	553 962 405 012	Dopyt
56	Tesniaci krúžok	273 111 570 481	Dopyt
57	Poistný krúžok 40 ČSN 02 2931	902 2931 040	Dopyt
58	Skrutka M 10x25 ČSN 02 1178.24	309 278 210 025	Dopyt
59	Podložka 10 ČSN 02 1740.04	902 1740 104	Dopyt
60	Matica M 10 ČSN 02 1401.24	311 120 121 100	Dopyt

↑ Späť na výber zostavy

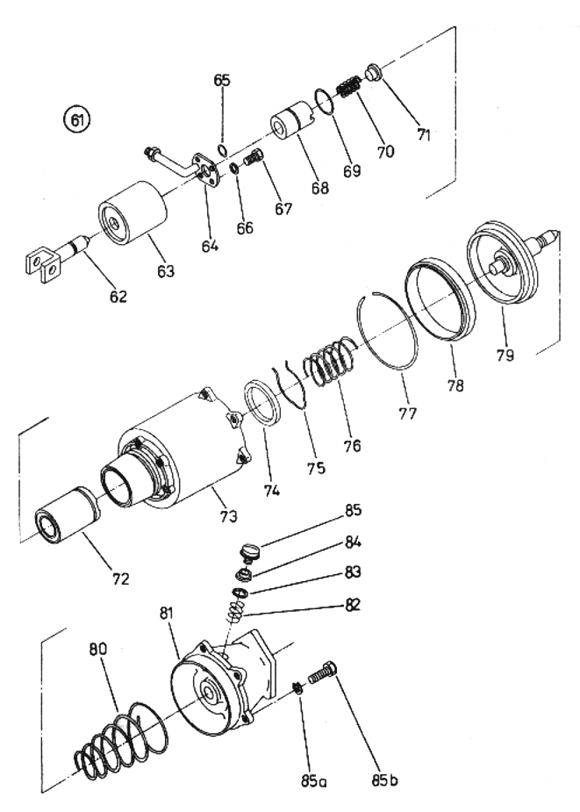

Brzdová sústava – nákres 3 z 7

Celý vzduchový valec – pozícia 61: Otvoriť produkt 443 612 121 000. Jednotlivé súčasti valca majú samostatný dopyt.

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
61	Vzduchový valec 62-85b	443 612 121 000	Otvoriť produkt
62	Vidlica úplná	443 960 611 105	Dopyt
63	Protiprašná manžeta	273 124 070 180	Dopyt
64	Nátrubok úplný	443 960 611 106	Dopyt
65	Krúžok 10x2 ČSN 02 9281.2	902 9281 033	Dopyt
66	Podložka 6 ČSN 02 1740.05	902 1740 064	Dopyt
67	Skrutka M 6x16 ČSN 02 1103.25	902 1103 126	Dopyt
68	Vložka	443 962 333 002	Dopyt
69	Krúžok ČSN 02 9281.2	902 9281 111	Dopyt
70	Pružina	443 964 600 006	Dopyt
71	Záklopka	273 141 102 224	Dopyt
72	Odporový piest	443 962 325 003	Dopyt
73	Valec úplný	443 962 625 082	Dopyt
74	Manžeta U 65x80 ON 02 9268	902 9268 027	Dopyt
75	Poistka	443 964 500 020	Dopyt
76	Pružina	443 964 600 157	Dopyt
77	Prítlačný krúžok	443 964 500 023	Dopyt
78	Manžeta U 140x160 ON 02 9268	902 9268 033	Dopyt
79	Piest úplný	443 960 615 036	Dopyt
80	Pružina	443 964 600 244	Dopyt
81	Veko	443 962 625 073	Dopyt
82	Pružina	443 964 600 065	Dopyt
83	Podložka pružiny	443 962 101 011	Dopyt
84	Membrána	273 222 951 724	Dopyt
85	Kryt výfuku	443 960 618 003	Dopyt
85a	Podložka 8 ČSN 02 1740.05	902 1740 085	Dopyt
85b	Skrutka M 8x30 ČSN 02 1103.55	902 1103 250	Dopyt

↑ Späť na výber zostavy

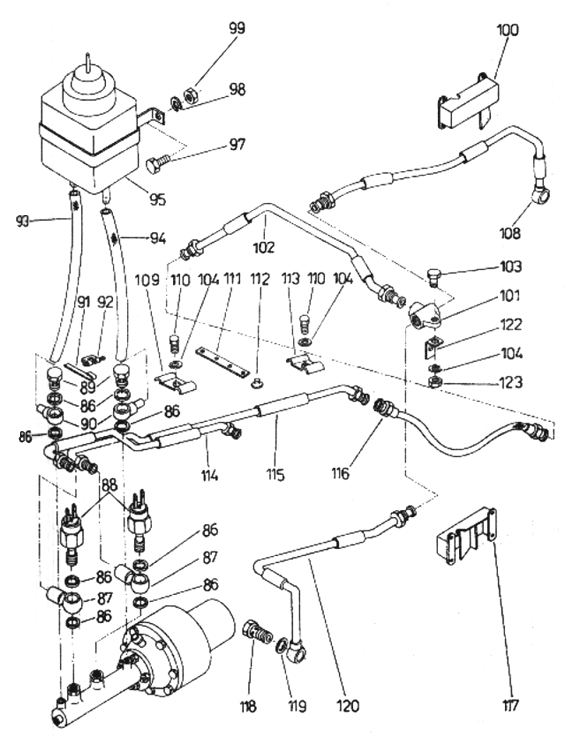

Brzdová sústava – nákres 4 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
86	Tesniaci krúžok 12x16 ČSN 02 9310.2	902 9310 082	Dopyt
87	Staviteľná prípojka	443 962 527 007 930 9999 479	Dopyt
88	Kvapalinový brzdový spínač	443 852 007 012 930 9999 483	Dopyt
89	Skrutka	5592-40-0134	Dopyt
90	Prípojka	5592-40-9055	Dopyt
91	Páska 5x175 ČSN 02 2757	902 2757 051	Dopyt
92	Spona 5 ČSN 02 2751.5	902 2751 055	Dopyt
93	Hadica	5592-40-0006	Dopyt
94	Hadica	5592-40-0007	Dopyt
95	Kvapalinová nádržka	443 611 071 001 930 9999 476	Dopyt
97	Skrutka M 6x10 ČSN 02 1103.15	902 1103 107	Dopyt
98	Podložka 6 ČSN 02 1740.05	902 1740 065	Dopyt
99	Matica M 6 ČSN 02 1401.25	902 1401 064	Dopyt
100	Kryt pravý	5592-40-9050	Dopyt
101	Rozvodovka	443 965 627 002 930 9999 478	Dopyt
102	Rúrka	5007-40-9107	Dopyt
103	Skrutka M 8x30 ČSN 02 1101.55	902 1101 153	Dopyt
104	Podložka 8 ČSN 02 1740.05	902 1740 085	Dopyt
108	Rúrka	5007-40-9106	Dopyt
109	Príchytka	5592-40-0002	Dopyt
110	Skrutka M 8x10 ČSN 02 1103.25	902 1103 186	Dopyt
111	Pás 4x0,15 m ONL 3450	931 9999 050	Dopyt
112	Gombík 12 ONL 345.1	931 9999 020	Dopyt
113	Príchytka	5592-40-0001	Dopyt
114	Rúrka	5592-40-9014	Dopyt
115	Rúrka	5592-40-9015	Dopyt
116	Hadica	5592-40-0005	Dopyt
117	Kryt ľavý	5592-40-9051	Dopyt
118	Skrutka 4 ČSN 13 7993.22	913 7993 045	Dopyt
119	Tesniaci krúžok 10x14	902 9310 062	Dopyt
120	Rúrka	5007-40-9105	Dopyt
122	Konzola	5592-40-0084	Dopyt
123	Matica M 8 ČSN 02 1401.25	902 1401 086	Dopyt

↑ Späť na výber zostavy

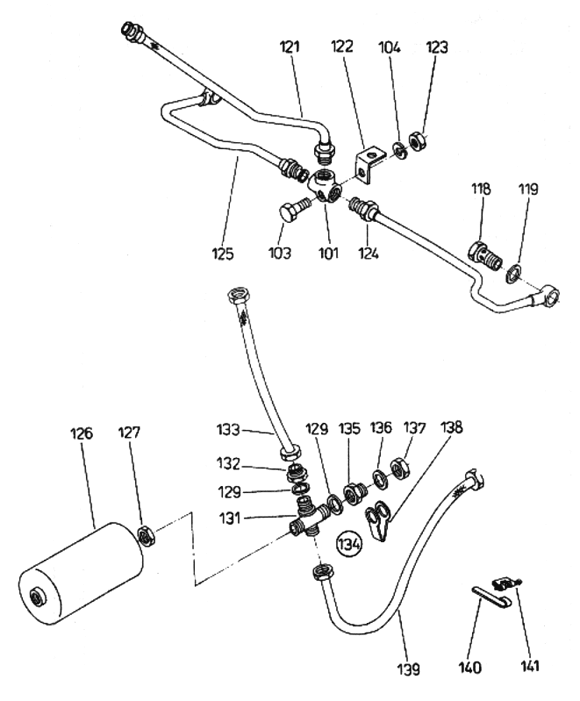

Brzdová sústava – nákres 5 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
101	Rozvodovka	443 965 627 002 930 9999 478	Dopyt
103	Skrutka M 8x30 ČSN 02 1101.55	902 1101 153	Dopyt
104	Podložka 8 ČSN 02 1740.05	902 1740 085	Dopyt
118	Skrutka 4 ČSN 13 7993.22	913 7993 045	Dopyt
119	Tesniaci krúžok 10x14	902 9310 062	Dopyt
121	Hadica	5592-40-0009	Dopyt
122	Konzola	5592-40-0084	Dopyt
123	Matica M 8 ČSN 02 1401.25	902 1401 086	Dopyt
124	Rúrka	5592-40-9047	Dopyt
125	Rúrka	5592-40-9046	Dopyt
126	Vzduchojem 12 1	5577-40-9066	Dopyt
127	Matica šesťhranná M 22x1,5	930 9999 380	Dopyt
128	Koleno BM 22x1,4 03-4050.00	443 965 621 003	Dopyt
129	Tesniaci krúžok 12x20	443 962 001 298 930 9999 481	Dopyt
131	Hrdlový kríž 03-4062-00	443 965 625 003 930 9999 420	Dopyt
132	Redukcia	5592-40-0015	Dopyt
133	Hadica 8x40 ČSN 13 7821.1	913 7821 084	Dopyt
134	Kontrolná prípojka C 135-138	443 612 113 000 930 9999 503	Dopyt
135	Teleso prípojky	443 962 423 031 443 962 423 065	Dopyt
136	Tesnenie	722 721 102 400 443 962 000 245	Dopyt
137	Uzatváracia matica	443 962 323 003	Dopyt
138	Poistka	443 963 203 025	Dopyt
139	Hadica 4x1500 ČSN 13 7822.1	913 7822 043	Dopyt
140	Páska 12x1130 ČSN 02 2757	902 2757 105	Dopyt
141	Spona 12 ČSN 02 2751.5	902 2751 125	Dopyt

↑ Späť na výber zostavy

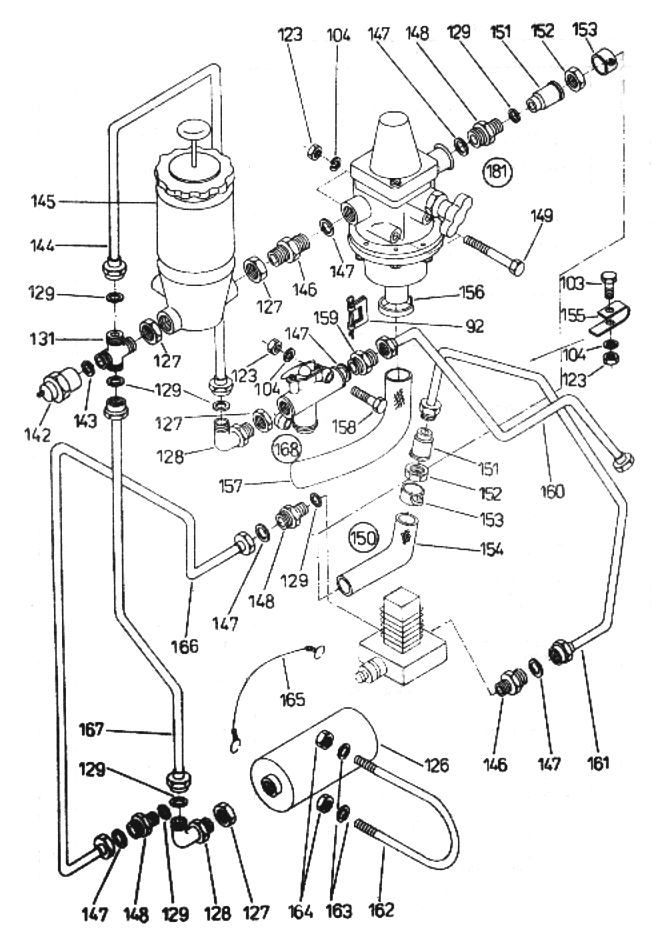

Brzdová sústava – nákres 6 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
103	Skrutka M 8x30 ČSN 02 1101.55	902 1101 153	Dopyt
104	Podložka 8 ČSN 02 1740.05	902 1740 085	Dopyt
123	Matica M 8 ČSN 02 1401.25	902 1401 086	Dopyt
126	Vzduchojem 12 1	5577-40-9066	Dopyt
127	Matica šesťhranná M 22x1,5	930 9999 380	Dopyt
128	Koleno BM 22x1,4 03-4050.00	443 965 621 003	Dopyt
129	Tesniaci krúžok 12x20	443 962 001 298 930 9999 481	Dopyt
131	Hrdlový kríž 03-4062-00	443 965 625 003 930 9999 420	Dopyt
142	Vzduchotlakový spínač	443 852 005 065 930 9999 326	Dopyt
143	Tesniaci krúžok 12x18 ČSN 02 9310.8	902 9310 108	Dopyt
144	Rúrka	5592-40-9057	Dopyt
145	Protimrazová pumpa 03-9639.4	443 612 011 000 930 9999 328	Dopyt
146	Dvojité hrdlo CM 22x1,5 03-4026.06	930 9999 352	Dopyt
147	Tesniaci krúžok 22x27 ČSN 02 9310.8	902 9310 238	Dopyt
148	Dvojité hrdlo m 22x1,5 03-4026.05	930 9999 339	Dopyt
149	Skrutka M 8x90 ČSN 02 1101.55	902 1101 197	Dopyt
150	Hadica 151-154	5592-40-9026	Dopyt
151	Hadicový násadec	5577-40-1082	Dopyt
152	Matica 13 ČSN 13 7952.22	913 7952 136	Dopyt
153	Kovová spona	5592-40-0043	Dopyt
154	Hadica	5592-40-0041	Dopyt
155	Príchytka	5592-40-0085	Dopyt
156	Páska 5x360 ČSN 02 2757	902 2757 053	Dopyt
157	Hadica	5592-40-0004	Dopyt
158	Skrutka M 8x65 ČSN 02 1101.25	902 1101 178	Dopyt
159	Hrdlo	5575-62-1147	Dopyt
160	Rúrka	5592-40-9005	Dopyt
161	Rúrka	5592-40-9059	Dopyt
162	Objímka	5592-40-0019	Dopyt
163	Podložka 10 ČSN 02 1740.05	902 1740 105	Dopyt
164	Matica M 10 ČSN 02 1401.25	902 1401 099	Dopyt
165	Ťahadlo	5592-40-9022	Dopyt
166	Rúrka	5592-40-9025	Dopyt
167	Rúrka	5592-40-9056	Dopyt
168	Uzatvárací kohút 03-9618.87 169-180a	443 612 366 000 930 9999 354	Dopyt
181	Diel označený pozíciou 181 Názov a číslo overíme podľa nákresu.	Overíme na dopyt	Dopyt

↑ Späť na výber zostavy

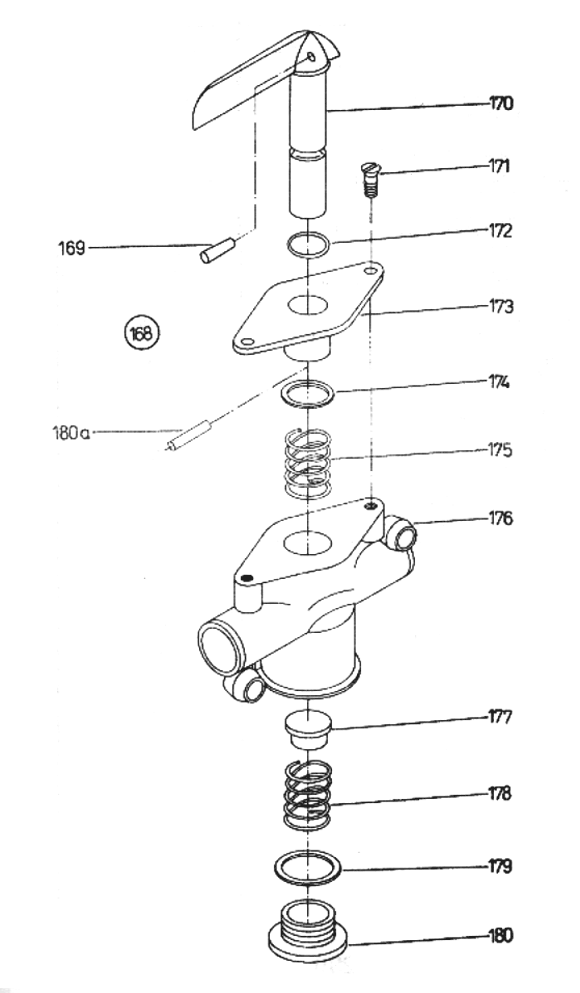

Brzdová sústava – nákres 7 z 7

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia	Diel	Katalógové číslo	Výber
168	Uzatvárací kohút 03-9618.87 169-180a	443 612 366 000 930 9999 354	Dopyt
169	Kolík 3x20 ČSN 02 2153	902 2153 299	Dopyt
170	Rukoväť	443 965 001 003	Dopyt
171	Skrutka BM 5x10 ČSN 02 1151.25	902 1151 253	Dopyt
172	Tesniaci krúžok 10x6 ČSN 02 9280.2	902 9280 032	Dopyt
173	Rochatka	443 965 205 003	Dopyt
174	Podložka	443 962 001 001	Dopyt
175	Pružina	315 110 012 281	Dopyt
176	Teleso kohúta	443 965 325 001	Dopyt
177	Záklopka	273 141 102 224	Dopyt
178	Pružina	315 116 065 130	Dopyt
179	Tesniaci krúžok 24x30	Overíme na dopyt	Dopyt
180	Zátka	443 962 223 002	Dopyt
180a	Kolík	443 961 000 001	Dopyt

↑ Späť na výber zostavy
