Ovládanie ručnej brzdy
← Brzdová sústava – výber zostavy · Katalóg dielov LKT

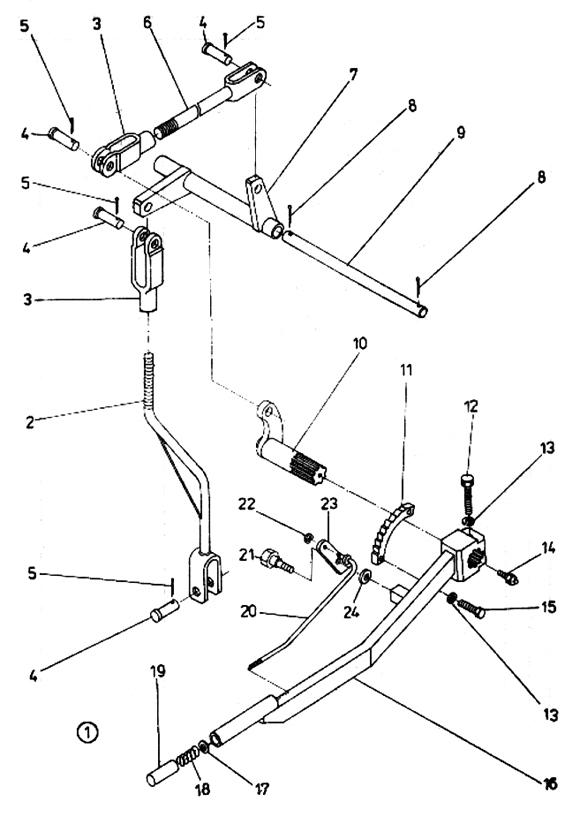

Ovládanie ručnej brzdy LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Ovládanie ručnej brzdy; Ťahadlo; Vidlica; Čap 12x28x24 ČSN 02 2111.05.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Ovládanie ručnej brzdy
Ovládanie ručnej brzdy
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Ovládanie ručnej brzdy 2-24 | 5007-18-9000 | Dopyt |
| 2 | Ťahadlo | 5592-18-9101 | Dopyt |
| 3 | Vidlica | 4-00-197 | Dopyt |
| 4 | Čap 12x28x24 ČSN 02 2111.05 | 902 2111 211 | Dopyt |
| 5 | Závlačka 3,2x18 ČSN 02 1781.05 | 902 1781 182 | Dopyt |
| 6 | Tlačná tyčka | 5007-18-9101 | Dopyt |
| 7 | Páka brzdy | 5007-18-9100 | Dopyt |
| 8 | Závlačka 4x22 ČSN 021781.05 | 902 1781 234 | Dopyt |
| 9 | Čap | 5592-18-0113 | Dopyt |
| 10 | Páka brzdy | 501-18-9200.0 | Dopyt |
| 11 | Rohatka | 501-18-1000.1 | Dopyt |
| 12 | Skrutka M 10x45 ČSN 02 1103.15 | 902 1103 334 | Dopyt |
| 13 | Podložka 10 ČSN 02 1740.05 | 902 1740 105 | Dopyt |
| 14 | Hlavica KM 8x1 ČSN 02 7421 | 902 7421 085 | Dopyt |
| 15 | Skrutka M 10x22 ČSN 02 1103.15 | 902 1103 303 | Dopyt |
| 16 | Ručná páka | 501-18-9300.0 | Dopyt |
| 17 | Podložka 6,4 ČSN 02 1702.15 | 902 1702 069 | Dopyt |
| 18 | Pružina | 5592-18-0115 | Dopyt |
| 19 | Tlačidlo | 501-18-1010.0 | Dopyt |
| 20 | Úplné ťahadlo ručnej páky | 501-18-9600.0 | Dopyt |
| 21 | Čap západky | 501-18-1003.0 | Dopyt |
| 22 | Krúžok 4 ČSN 02 2929.02 | 902 2929 042 | Dopyt |
| 23 | Západka | 501-18-1001.0 | Dopyt |
| 24 | Podložka 10,5 ČSN 02 1702.15 | 902 1702 106 | Dopyt |
Nákres slúži na identifikáciu dielu. Počet jeho zobrazení neurčuje počet kusov dodaných v balení.
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
