Elektrická inštalácia – nákres 3 z 10

← Výber nákresu · Elektrická inštalácia · Katalóg dielov LKT

Elektrická inštalácia – nákres 3 z 10 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Elektrická inštalácia kabíny; Stieracie ramienko; Vodič č. 014; Stierač kyvný D 60.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

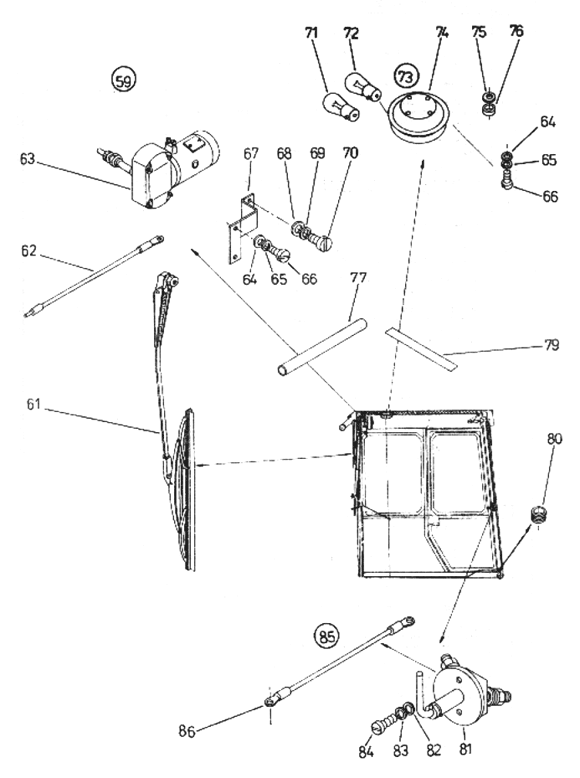

Elektrická inštalácia – nákres 3 z 10

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
59 Elektrická inštalácia kabíny 60-89 5007-42-9330
930 9999 500		 Dopyt
61 Stieracie ramienko 443 123 101 027 Dopyt
62 Vodič č. 014 5592-42-9311 Dopyt
63 Stierač kyvný D 60 443 122 029 054
930 9999 490		 Dopyt
64 Podložka 4,3 ČSN 02 1702.15 902 1702 046 Dopyt
65 Podložka 4 ČSN 02 1740.05 902 1740 045 Dopyt
66 Skrutka M 4x10 ČSN 02 1131.25 902 1131 228 Dopyt
67 Držiak stierača 5592-42-9314 Dopyt
68 Podložka 5,3 ČSN 02 1702.15 902 1702 057 Dopyt
69 Podložka 5 ČSN 02 1740.05 902 1740 055 Dopyt
70 Skrutka BM 5x10 ČSN 02 1131.25 902 1131 304 Dopyt
71 Žiarovka 24V,5W,BA 15S 224 3315E 936 9999 132 Dopyt
72 Žiarovka 24V,15W,BA 15S 223 3122 936 9999 043 Dopyt
73 Stropné svietidlo D 130 74-76 443 313 101 103
936 9999 048		 Dopyt
74 Krycí výlisok 08-7161.21 Dopyt
75 Izolačná podložka 08-7210.24 Dopyt
76 Gumená podložka 08-7020.16 Dopyt
77 Izolačná rúročka 041.9-6, 0x0,5 934 6551 099 Dopyt
79 Páska Novoplast 15x0,20 l=0,4 m 964 9999 947 Dopyt
80 Priechodka 18x2 ČSN 63 3881.1 963 3881 170 Dopyt
81 Odpojovač batérií ČSN 30 4441 930 4441 001 Dopyt
82 Podložka 6,4 ČSN 02 1702.15 902 1702 069 Dopyt
83 Podložka 6 ČSN 02 1740.05 902 1740 065 Dopyt
84 Skrutka M 6x16 ČSN 02 1103.25 902 1103 126 Dopyt
85 Ukostrenie kabíny 86 5592-42-9328 Dopyt
86 Vodič č. 013 5592-42-9310 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Elektrická inštalácia – nákres 3 z 10“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Elektrická inštalácia kabíny“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Ako odošlem dopyt na vybraný diel?

Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
