Elektrická inštalácia – nákres 4 z 10

← Výber nákresu · Elektrická inštalácia · Katalóg dielov LKT

Elektrická inštalácia – nákres 4 z 10 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Prístrojový panel; Prerušovač smerových svetiel 24 V; Zväzok; Vodič č..

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

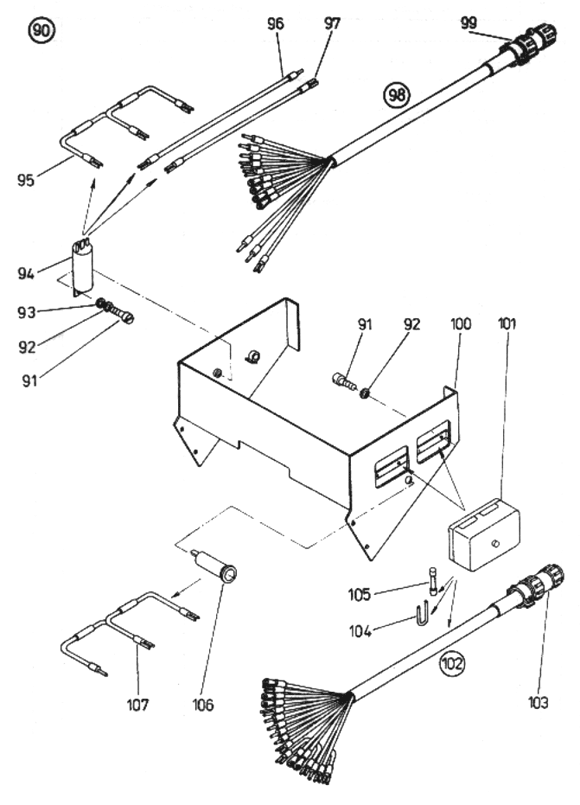

Elektrická inštalácia – nákres 4 z 10

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
90 Prístrojový panel 91-156 5007-42-9500 Dopyt
91 Skrutka BM 5x12 ČSN 02 1131.25 902 1131 306 Dopyt
92 Podložka 5 ČSN 02 1740.05 902 1740 055 Dopyt
93 Podložka 5,3 ČSN 02 1702.15 902 1702 057 Dopyt
94 Prerušovač smerových svetiel 24 V 930 9999 422
443 319 771 000		 Dopyt
95 Zväzok 5592-42-9578 Dopyt
96 Vodič č. 46-1 5592-42-9702 Dopyt
97 Vodič č. 20-2 5592-42-9599 Dopyt
98 Zväzok 99 5007-42-9505 Dopyt
99 Zástrčkový spoj ŠR 36 KPN 15 G 4 937 9999 509 Dopyt
100 Panelový držiak 5007-42-9502 Dopyt
101 Osempólová poistková skrinka 930 9999 533
443 855 011 008		 Dopyt
102 Zvaäzok 103 5007-42-9533 Dopyt
103 Zástrčkový spoj ŠR 36 KPN 15 G 4 937 9999 509 Dopyt
104 Prepojka 5592-42-1083 Dopyt
105 Poistka 8 A ČSN 30 4470 930 4470 008 Dopyt
106 Zásuvka ONA 30 4460 930 4460 001 Dopyt
107 Zväzok 5592-42-9567 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Elektrická inštalácia – nákres 4 z 10“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Prístrojový panel“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Ako odošlem dopyt na vybraný diel?

Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
