Elektrická inštalácia – nákres 7 z 10 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Elektrická inštalácia štítu; Zadné skupinové svietidlo; Kryt svietidla; Poisťovacia rúročka.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

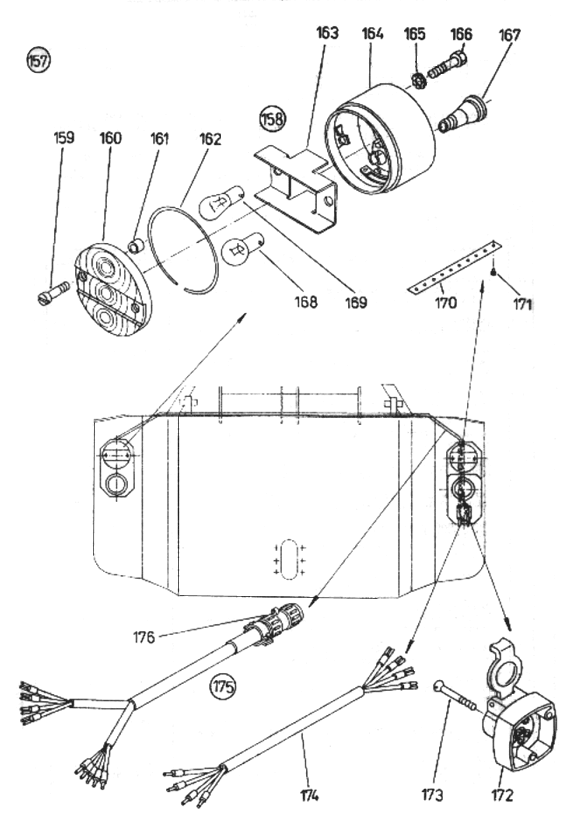

Elektrická inštalácia – nákres 7 z 10

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
157 Elektrická inštalácia štítu 158-176 5592-42-9660 Dopyt
158 Zadné skupinové svietidlo 159-167 936 9999 142
443 312 268 103		 Dopyt
159 Skrutka 309 831 204 025 Dopyt
160 Kryt svietidla 5700 602 004
321 821 015 009		 Dopyt
161 Poisťovacia rúročka 283 363 000 000 Dopyt
162 Tesnenie priemer 3 mm 5700 602 005
443 953 303 010		 Dopyt
163 Medzistena 443 954 101 014 Dopyt
164 Púzdro 443 958 123 026 Dopyt
165 Podložka 311 212 600 064 Dopyt
166 Skrutka M 6x22 ČSN 02 1103.6 Overíme na dopyt Dopyt
167 Priechodka ČSN 62 2025.07 5700 602 006 Dopyt
168 Žiarovka 24V, 5W BA 15S 224 3315E 936 9999 132 Dopyt
169 Žiarovka 24V,21W BA15S 223 3522E 936 9999 095 Dopyt
170 Dierovaná páska Novoplast l=1,2 m 934 9999 558 Dopyt
171 Gombík 12 ONL 3451.1 931 9999 020 Dopyt
172 Zásuvka 7-pólová 937 9999 455
443 857 044 002		 Dopyt
173 Skrutka M 5x40 ČSN 02 1151.25 902 1151 295 Dopyt
174 Zväzok 5592-42-9685 Dopyt
175 Zväzok 176 5592-42-9670 Dopyt
176 Vidlica 7-pólová 443 857 015 042
937 9999 405		 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Elektrická inštalácia – nákres 7 z 10“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Elektrická inštalácia štítu“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Čo znamená „Overíme na dopyt“ pri katalógovom čísle?

V zozname pri tejto položke nie je uvedené jednoznačné katalógové číslo. Vyberte diel podľa pozície a odošlite dopyt. Doplňte dostupné označenie pôvodného dielu a model traktora, aby sme mohli identifikáciu spresniť.
