Hydraulický systém – zostava 5007-61-9000, nákres 4 z 12

← Výber nákresu · Hydraulický systém · Katalóg dielov LKT

Hydraulický systém – zostava 5007-61-9000, nákres 4 z 12 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Sekcia rozvádzača RS20T-02; Opierka pružiny; Dištančná rúrka; Krúžok.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

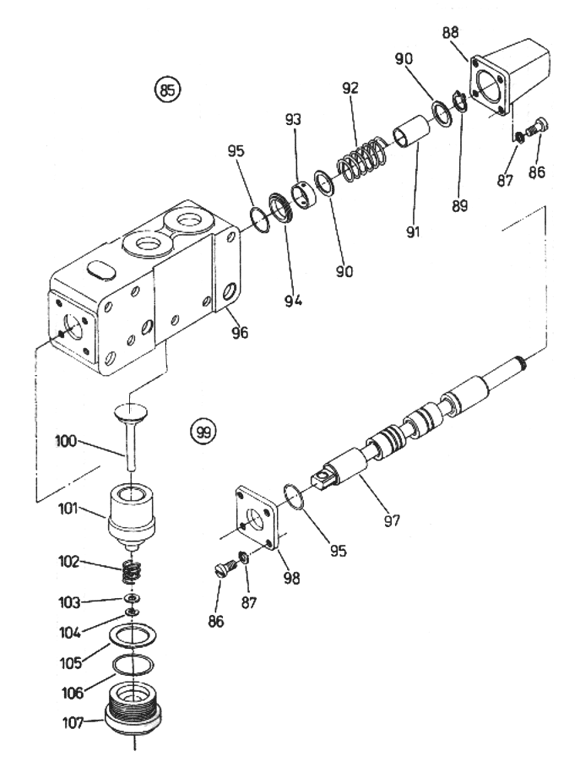

Zostava 5007-61-9000. Čísla pozícií sa vzťahujú na túto zostavu a nákres.

Hydraulický systém – zostava 5007-61-9000, nákres 4 z 12

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
85 Sekcia rozvádzača RS20T-02 86-107 63.26/71
763 495		 Dopyt
86 Skrutka M 6x14 ČSN 02 1131.22 Overíme na dopyt Dopyt
87 Podložka 6 ČSN 02 1740.02 902 1740 062 Dopyt
88 Veko spodné 63.649a Dopyt
89 Poistný krúžok 18 ČSN 02 2930 902 2930 018 Dopyt
90 Opierka pružiny 63.752-2 Dopyt
91 Dištančná rúrka 63.356 Dopyt
92 Pružina 63.251 Dopyt
93 Krúžok 63.355 Dopyt
94 Oporná podložka 63.248 Dopyt
95 Krúžok 33x25 ČSN 02 9280.2 902 9280 192 Dopyt
96 Teleso sekcie 63.695-3 Dopyt
97 Posúvač 631291a Dopyt
98 Príruba 63.1112-1 Dopyt
99 Úplný spätný ventil 100-104 8630774 Dopyt
100 Ventil 631 304 Dopyt
101 Sedlo ventilu 63.632 Dopyt
102 Pružina 63.635 Dopyt
103 Podložka 4,3 ČSN 02 1702.11 Overíme na dopyt Dopyt
104 Poistný krúžok 3,2 ČSN 02 2929.02 Overíme na dopyt Dopyt
105 Dištančný krúžok 63.636 Dopyt
106 Krúžok 25x21 ČSN 02 9280.3 Overíme na dopyt Dopyt
107 Uzáver 63.634-1 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Hydraulický systém – zostava 5007-61-9000, nákres 4 z 12“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Sekcia rozvádzača RS20T-02“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Čo znamená „Overíme na dopyt“ pri katalógovom čísle?

V zozname pri tejto položke nie je uvedené jednoznačné katalógové číslo. Vyberte diel podľa pozície a odošlite dopyt. Doplňte dostupné označenie pôvodného dielu a model traktora, aby sme mohli identifikáciu spresniť.
