Hydraulický systém – zostava 5007-62-9000, nákres 3 z 10

← Výber nákresu · Hydraulický systém · Katalóg dielov LKT

Hydraulický systém – zostava 5007-62-9000, nákres 3 z 10 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Rozvádzač RS 20 S2-1T2 RB; Skrutkový klinec 2x5; Štítok 37x22; Krúžok 26x2 ČSN 02 9281.9.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Zostava 5007-62-9000. Čísla pozícií sa vzťahujú na túto zostavu a nákres.

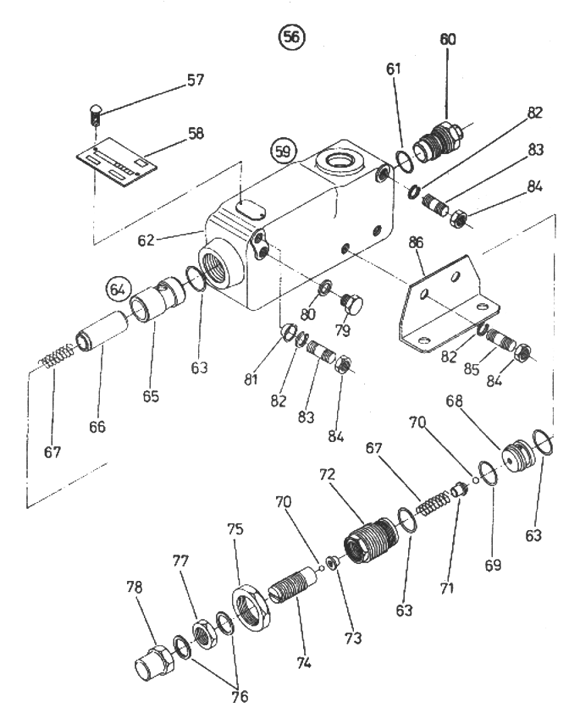

Hydraulický systém – zostava 5007-62-9000, nákres 3 z 10

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
56 Rozvádzač RS 20 S2-1T2 RB 57-144 763589
5575-62-9203		 Dopyt
57 Skrutkový klinec 2x5 Overíme na dopyt Dopyt
58 Štítok 37x22 910035 Dopyt
59 Poistný ventil PVV 20S 60-80 64.12/74
764 142		 Dopyt
60 Zátka M 27x2 48.322 Dopyt
61 Krúžok 26x2 ČSN 02 9281.9 902 9281 123 Dopyt
62 Teleso ventilu 64.365a Dopyt
63 Krúžok 28x2 ČSN 02 9281.9 Overíme na dopyt Dopyt
64 Úplné púzdro s piestom 65-66 64.01/74-2 Dopyt
65 Púzdro 64.379-1 Dopyt
66 Piest 64.380-2 Dopyt
67 Pružina I 66.53 Dopyt
68 Sedlo horné 64.381-2 Dopyt
69 Krúžok 32x24 ČSN 02 9280.3 Overíme na dopyt Dopyt
70 Guľka I 5 ČSN 02 3680 Overíme na dopyt Dopyt
71 Opierka I 66.46-1 Dopyt
72 Nástavec 64.382 Dopyt
73 Klobúčik 66.47 Dopyt
74 Regulačná skrutka 66.45 Dopyt
75 Matica M 36x1,5 64.397 Dopyt
76 Tesniaci krúžok 20x24 9942 Dopyt
77 Matica M 20x1,5 ČSN 02 1403.23 Overíme na dopyt Dopyt
78 Matica 64.396 Dopyt
79 Závitová zátka M 12x1,5 48.288 Dopyt
80 Tesniaci krúžok 12x16 9952 Dopyt
81 Podložka 631217 Dopyt
82 Podložka 12 ČSN 02 1740.02 902 1740 122 Dopyt
83 Skrutka 63.394-2 Dopyt
84 Matica M 12 ČSN 02 1401.23 Overíme na dopyt Dopyt
85 Skrutka 63.392-2 Dopyt
86 Uholník 63.723-1 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Hydraulický systém – zostava 5007-62-9000, nákres 3 z 10“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Rozvádzač RS 20 S2-1T2 RB“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Čo znamená „Overíme na dopyt“ pri katalógovom čísle?

V zozname pri tejto položke nie je uvedené jednoznačné katalógové číslo. Vyberte diel podľa pozície a odošlite dopyt. Doplňte dostupné označenie pôvodného dielu a model traktora, aby sme mohli identifikáciu spresniť.
