Hydraulický systém – zostava 5007-62-9000, nákres 6 z 10

← Výber nákresu · Hydraulický systém · Katalóg dielov LKT

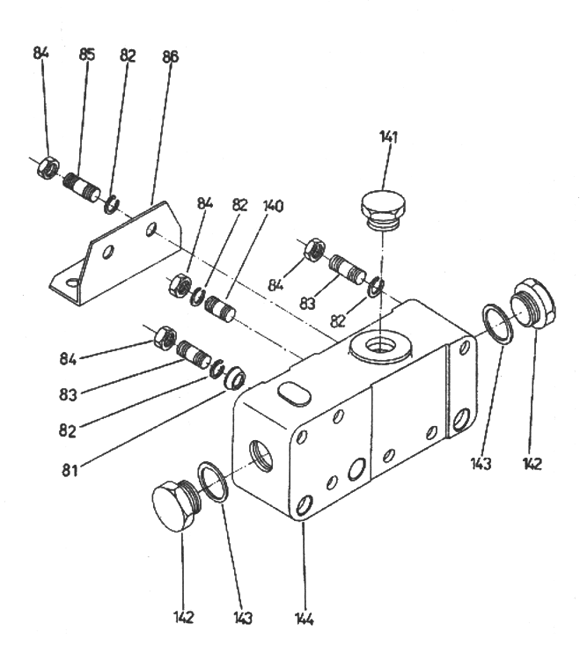

Hydraulický systém – zostava 5007-62-9000, nákres 6 z 10 LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Uholník; Záslepka M 27x1,5 PN 004 752; Záverné teleso I; Podložka.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.





Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Zostava 5007-62-9000. Čísla pozícií sa vzťahujú na túto zostavu a nákres.

Hydraulický systém – zostava 5007-62-9000, nákres 6 z 10

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
81 Podložka 631217 Dopyt
82 Podložka 12 ČSN 02 1740.02 902 1740 122 Dopyt
83 Skrutka 63.394-2 Dopyt
84 Matica M 12 ČSN 02 1401.23 Overíme na dopyt Dopyt
85 Skrutka 63.392-2 Dopyt
86 Uholník 63.723-1 Dopyt
140 Skrutka 63.390-2 Dopyt
141 Záslepka M 27x1,5 PN 004 752 Overíme na dopyt Dopyt
142 Zátka M 27x2 67.164 Dopyt
143 Tesniaci krúžok 27x32 9953 Dopyt
144 Záverné teleso I 63.696 Dopyt

↑ Späť na výber zostavy

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Hydraulický systém – zostava 5007-62-9000, nákres 6 z 10“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Uholník“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Čo znamená „Overíme na dopyt“ pri katalógovom čísle?

V zozname pri tejto položke nie je uvedené jednoznačné katalógové číslo. Vyberte diel podľa pozície a odošlite dopyt. Doplňte dostupné označenie pôvodného dielu a model traktora, aby sme mohli identifikáciu spresniť.
