Kardany LKT – katalóg dielov
Kardany LKT: 4 technické nákresy a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Náhon náprav; Predný kĺbový hriadeľ; Unášač kĺbu; Úplný krížový čap 8.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Zostava 5007-22-9000
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
- Predný a stredný kĺbový hriadeľ
- Ložisko s náhonom HG – skriňa a koleso
- Ložisko s náhonom HG – hriadeľ a príruby
- Zadný kĺbový hriadeľ
Predný a stredný kĺbový hriadeľ
Stredný kĺbový hriadeľ 5592-22-9002 – celá zostava, pozícia 18
| Pozícia | Diel a katalógové číslo | Výber |
|---|---|---|
| 1 | Náhon náprav 2-78 5007-22-9000 |
Dopyt |
| 2 | Skrutka M 12x1,25x32 902 1201 442 |
Dopyt |
| 3 | Podložka 12 ČSN 1740.05 902 1740 125 |
Dopyt |
| 4 | Matica M 12x1,25 ČSN 02 1401.55 902 1401 132 |
Dopyt |
| 5 | Predný kĺbový hriadeľ 6-16 5592-22-9001 |
Dopyt |
| 6 | Unášač kĺbu 5592-22-1064 |
Dopyt |
| 7 | Úplný krížový čap 8 501-22-9006.0 |
Dopyt |
| 8 | Hlavica KM 8x1 ČSN 02 7421.5 902 7421 085 |
Dopyt |
| 9 | Drážkový náboj s unášačom 5592-22-9005 |
Dopyt |
| 10 | Podložka 501-22-1006.0 |
Dopyt |
| 11 | Tesniaci krúžok 501-22-1007.0 |
Dopyt |
| 12 | Záverná matica 501-22-1005.0 |
Dopyt |
| 13 | Spojovací hriadeľ 5592-22-1004 |
Dopyt |
| 14 | Hlavica KM 8x1 ČSN 02 7421 902 7421 085 |
Dopyt |
| 15 | Poistný krúžok 38 ČSN 02 2931 902 2931 038 |
Dopyt |
| 16 | Unášač kĺbu 5592-22-1063 |
Dopyt |
| 17 | Skrutka M 12x1,25x42 ČSN 02 1201.55 902 1201 460 |
Dopyt |
| 18 | Stredný kĺbový hriadeľ 19-28 5592-22-9002 |
Otvoriť produkt |
| 19 | Unášač kĺbu s prírubou 5592-22-1020 |
Dopyt |
| 20 | Úplný krížový čap 21 501-22-9006.0 |
Dopyt |
| 21 | Hlavica KM 8x1 ČSN 02 7421.5 902 7421 085 |
Dopyt |
| 22 | Hlavica KM 8x1 ČSN 02 7421.5 902 7421 085 |
Dopyt |
| 23 | Drážkový náboj s unášačom 5592-22-9007 |
Dopyt |
| 24 | Podložka 501-22-1006.0 |
Dopyt |
| 25 | Tesniaci krúžok 501-22-1007.0 |
Dopyt |
| 26 | Záverná matica 501-22-1005.0 |
Dopyt |
| 27 | Spojovací hriadeľ 5592-22-2019 |
Dopyt |
| 28 | Poistný krúžok 38 ČSN 02 2931 902 2931 038 |
Dopyt |
| 29 | Matica M 12 ČSN 02 1492.25 902 1492 125 |
Dopyt |

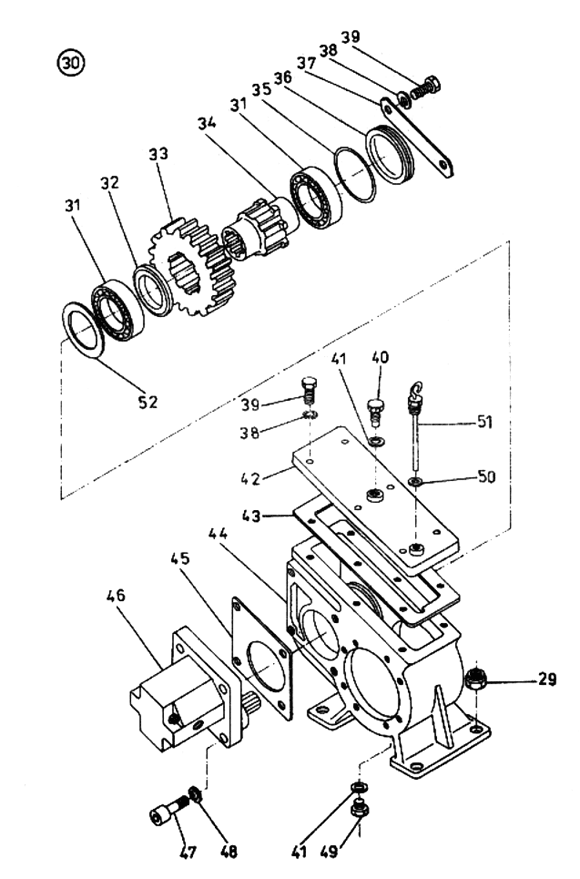

Ložisko s náhonom HG – skriňa a koleso
| Pozícia | Diel a katalógové číslo | Výber |
|---|---|---|
| 29 | Matica M 12 ČSN 02 1492.25 902 1492 125 |
Dopyt |
| 30 | Ložisko s náhonom HG 31-66 Katalógové číslo overíme na dopyt |
Dopyt |
| 31 | Ložisko 6206 ČSN 02 4630 902 4630 070 |
Dopyt |
| 32 | Rozperný krúžok 5007-22-004 |
Dopyt |
| 33 | Koleso 5007-22-0002 |
Dopyt |
| 34 | Hriadeľ 5007-22-0041 |
Dopyt |
| 35 | Krúžok 55x2 ČSN 02 9281.2 902 9281 242 |
Dopyt |
| 36 | Veko 5007-22-0007 |
Dopyt |
| 37 | Pás 5007-22-0008 |
Dopyt |
| 38 | Podložka 6 ČSN 02 1740.05 902 1740 065 |
Dopyt |
| 39 | Skrutka M 6x14 ČSN 02 1103.25 902 1103 123 |
Dopyt |
| 40 | Odvzdušňovaca zátka 5007-22-9103 |
Dopyt |
| 41 | Tesniaci krúžok 12x16 ČSN 02 9310.2 902 9310 082 |
Dopyt |
| 42 | Veko 5007-22-0024 |
Dopyt |
| 43 | Tesnenie 5007-22-0009 |
Dopyt |
| 44 | Skriňa 5007-22-0040 |
Dopyt |
| 45 | Tesnenie 5007-22-0010 |
Dopyt |
| 46 | Hydromotor 5007-63-9119 |
Dopyt |
| 47 | Skrutka M 8x30 ČSN 02 1143.55 902 1143 112 |
Dopyt |
| 48 | Podložka 8 ČSN 02 1740.05 902 1740 085 |
Dopyt |
| 49 | Zátka M 12x1,5 ČSN 02 1915.15 902 1915 125 |
Dopyt |
| 50 | Tesniaci krúžok 10x14 ČSN 02 9310.8 902 9310 064 |
Dopyt |
| 51 | Mierka 50007-22-9106 |
Dopyt |
| 52 | Odtláčací krúžok 5007-220013 |
Dopyt |
Ložisko s náhonom HG – hriadeľ a príruby
| Pozícia | Diel a katalógové číslo | Výber |
|---|---|---|
| 38 | Podložka 6 ČSN 02 1740.05 902 1740 065 |
Dopyt |
| 44 | Skriňa 5007-22-0040 |
Dopyt |
| 53 | Matica M 24x2 ČSN 02 1412.25 902 1412 215 |
Dopyt |
| 54 | Podložka 501-25-1012.0 |
Dopyt |
| 55 | Drážkový unášač 5592-22-1021 |
Dopyt |
| 56 | Skrutka M 6x20 ČSN 02 1143.55 902 1143 072 |
Dopyt |
| 57 | Veko 5007-22-003 |
Dopyt |
| 58 | Tesnenie 5007-22-0011 |
Dopyt |
| 59 | Gufero GP 65x100x13 ČSN 02 9401.0 902 9401 563 |
Dopyt |
| 60 | Ložisko 6213 ČSN 02 4630 902 4630 077 |
Dopyt |
| 61 | Tesnenie 501-22-1045.0 |
Dopyt |
| 62 | Pastorok 5007-22-0001 |
Dopyt |
| 63 | Tesnenie 5007-22-0012 |
Dopyt |
| 64 | Veko 5007-22-0006 |
Dopyt |
| 65 | Hriadeľ 501-22-1029.0 |
Dopyt |
| 66 | Závlačka 5x45 ČSN 02 1781.00 902 1781 311 |
Dopyt |

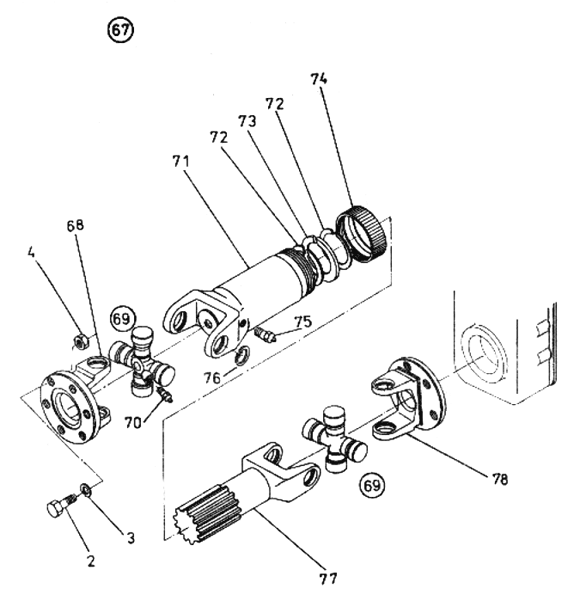

Zadný kĺbový hriadeľ
| Pozícia | Diel a katalógové číslo | Výber |
|---|---|---|
| 2 | Skrutka M 12x1,25x32 902 1201 442 |
Dopyt |
| 3 | Podložka 12 ČSN 1740.05 902 1740 125 |
Dopyt |
| 4 | Matica M 12x1,25 ČSN 02 1401.55 902 1401 132 |
Dopyt |
| 67 | Zadný kĺbový hriadeľ 68-78 5592-22-9003 |
Dopyt |
| 68 | Unášací kĺb 5592-22-1065 |
Dopyt |
| 69 | Úplný krížový čap 70 501-22-9006.0 |
Dopyt |
| 70 | Hlavica KM 8x1 ČSN 02 7421.5 902 7421 085 |
Dopyt |
| 71 | Drážkový náboj s unášačom 501-22-9005.0 |
Dopyt |
| 72 | Podložka 501-22-1006.0 |
Dopyt |
| 73 | Tesniaci krúžok 501-22-1007.0 |
Dopyt |
| 74 | Záverná matica 501-22-1005.0 |
Dopyt |
| 75 | Hlavica KM 8x1 ČSN 02 7421 902 7421 085 |
Dopyt |
| 76 | Poistný krúžok 38 ČSN 02 2931 902 2931 038 |
Dopyt |
| 77 | Spojovací hriadeľ 501-22-1008.0 |
Dopyt |
| 78 | Unášač kĺbu 5592-22-1000 |
Dopyt |
Otázky k výberu dielov
Ako nájdem konkrétny diel v tejto zostave?
V prehľade „Kardany LKT“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Náhon náprav“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.
Ako vybrať správne vyhotovenie dielu?
Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.
Ako odošlem dopyt na vybraný diel?
Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
