Kľuková skriňa

← Motor a jeho príslušenstvo · Zostavy motora

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Kľuková skriňa

Kľuková skriňa – nákres 1 z 2

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
1 Kľuková skriňa pre typ motora 83 002 550
84 002 580		 Dopyt
2 Kľuková skriňa s vekami ložísk 3-12 531 983 002 599
531 984 002 599		 Dopyt
3 Kľuková skriňa 83 002 501
84 002 501		 Dopyt
4 Centračné vedenie 531 980 002 017 Dopyt
5 Veko zadného ložiska 80 002 015 Dopyt
6 Veko ložiska 83 002 135 Dopyt
7 Veko stredného ložiska 83 002 136 Dopyt
8 Veko predného ložiska 80 002 012 Dopyt
9 Skrutka veka hlavného ložiska 531 980 002 016 Dopyt
10 Podložka skrutky veka 531 980 002 031 Dopyt
11 Zátka 30 531 983 002 502 Dopyt
12 Plechová zátka 40 ČSN 30 1399.16 97 2313 Dopyt
13 Axiálne ložisko horné 531 980 002 037 Dopyt
14 Panva hlavného ložiska,horná 531 980 002 032 Dopyt
15 Panva hlavného ložiska,horná 531 980 002 034 Dopyt
16 Axiálne ložisko spodné 531 980 002 041 Dopyt
17 Panva hlavného ložiska,spodná 531 980 002 033 Dopyt
18 Panva hlavného ložiska,spodná 531 980 002 035 Dopyt
19 Panva hlavného ložiska,spodná 531 980 002 036 Dopyt
20 Skrutka M 10x12 ČSN 02 1181.20 99 2742 Dopyt
21 Výpustný kohút 531 980 002 901 Dopyt
22 Zátka 531 980 002 045 Dopyt
23 Zátka M 16x1,5 ČSN 02 1915.15 97 2723 Dopyt
24 Tesniaci krúžok 16x20 97 2135 Dopyt
25 Zátka 52 531 989 002 046 Dopyt
26 Tesnenie valca 531 980 002 003 Dopyt
27 Vložený valec 531 989 002 002 Dopyt
28 Skrutka hlavy 531 980 002 042 Dopyt
29 Skrutka M 10x28 ČSN 02 1176.55 99 2584 Dopyt
30 Skrutka M 10x80 ČSN 02 1176.25 99 2595 Dopyt
31 Skrutka M 10x75 ČSN 02 1176.25 99 2594 Dopyt
32 Skrutka M 10x35 ČSN 02 1176.25 99 2549 Dopyt
33 Zátka so zárezom M 16x1,5 97 2562 Dopyt
34 Plechová zátka 15 ČSN 30 1399.16 97 2305 Dopyt

↑ Späť na výber zostavy

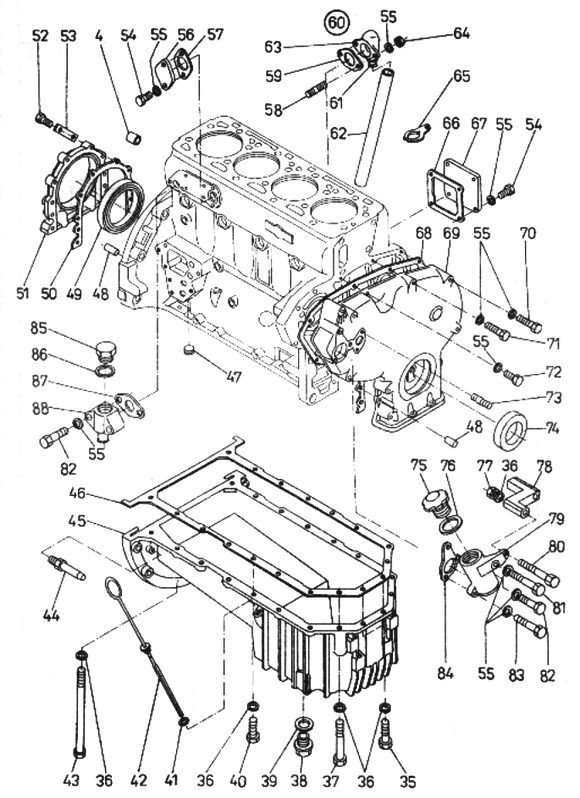

Kľuková skriňa – nákres 2 z 2

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
3 Kľuková skriňa 83 002 501
84 002 501		 Dopyt
4 Centračné vedenie 531 980 002 017 Dopyt
35 Skrutka M 10x35 ČSN 02 1101.15 99 8678 Dopyt
36 Podložka 10 ČSN 02 1740.05 99 4807 Dopyt
37 Skrutka M 10x90 ČSN 02 1101.15 99 8689 Dopyt
38 Zátka BM 30x1,5 ČSN 02 1915.25 97 2729 Dopyt
39 Tesniaci krúžok 30x36 97 2156 Dopyt
40 Skrutka M 10x30 ČSN 02 1103.55 99 1569 Dopyt
41 Tesniaci krúžok 4 531 986 002 043 Dopyt
42 Ukazovateľ oleja 531 980 002 330 Dopyt
43 Skrutka 531 980 002 181 Dopyt
44 Kolík 531 980 002 092 Dopyt
45 Vaňa 531 980 002 182 Dopyt
46 Tesnenie vane 531 980 002 083 Dopyt
47 Zátka so zárezom M 20x1,5 97 2564 Dopyt
48 Kolík 8x16 ČSN 02 2150.2 99 6496 Dopyt
49 Radiálne hriadeľové tesnenie 531 989 002 901 Dopyt
50 Tesnenie zadného veka 531 980 002 081 Dopyt
51 Zadné veko 531 989 002 023 Dopyt
52 Skrutka M 8x35 ČSN 02 1101.15 99 8653 Dopyt
53 Podložka 531 980 800 007 Dopyt
54 Skrutka M 8x16 ČSN 02 1103.15 99 9004 Dopyt
55 Podložka 8 ČSN 02 1740.05 99 4806 Dopyt
56 Viečko ohrievača 531 989 002 024 Dopyt
57 Tesnenie ohrievača 531 989 002 025 Dopyt
58 Skrutka M 8x20 ČSN 02 1176.25 99 2536 Dopyt
59 Tesnenie 531 989 002 033 Dopyt
60 Odvzdušnenie 61-63 531 989 002 050 Dopyt
61 Nátrubok 89 002 049 Dopyt
62 Hadica 531 989 002 048 Dopyt
63 Hlavica 89 002 031 Dopyt
64 Matica M 8 ČSN 02 1401.25 99 3610 Dopyt
65 Príchytka 531 989 002 047 Dopyt
66 Tesnenie veka 531 980 002 095 Dopyt
67 Veko 531 980 002 094 Dopyt
68 Tesnenie predného veka 531 980 002 063 Dopyt
69 Predné veko 531 980 002 062 Dopyt
70 Skrutka M 8x55 ČSN 02 1101.15 99 8657 Dopyt
71 Skrutka M 8x60 ČSN 02 1101.15 99 8658 Dopyt
72 Skrutka M 8x25 ČSN 02 1103.15 99 9009 Dopyt
73 Skrutka M 8x18 ČSN 02 1176.25 99 2535 Dopyt
74 Radiálne hriadeľové tesnenie 531 986 002 902 Dopyt
75 Zátka 531 980 002 046 Dopyt
76 Krúžok 50x40 ČSN 02 9280.1 97 4265 Dopyt
77 Matica M 10 ČSN 02 1401.55 99 3642 Dopyt
78 Držiak alternátora 531 984 002 291 Dopyt
79 Hrdlo 531 980 002 065 Dopyt
80 Skrutka M 10x130 ČSN 02 1101.55 99 0345 Dopyt
81 Skrutka M 8x120 ČSN 02 1101.15 99 8668 Dopyt
82 Skrutka M 8x45 ČSN 02 1101.15 99 8655 Dopyt
83 Skrutka M 8x95 ČSN 02 1101.15 99 8665 Dopyt
84 Tesnenie hrdla 531 980 002 064 Dopyt
85 Vypúšťacia skrutka M 22x1,5 99 5049 Dopyt
86 Tesniaci krúžok 22x27 97 2145 Dopyt
87 Tesnenie 531 980 002 075 Dopyt
88 Koleno úplné 531 980 002 080 Dopyt

↑ Späť na výber zostavy

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
