Rozvod

← Motor a jeho príslušenstvo · Zostavy motora

Rozvod LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Rozvod; Zdvíhacia tyčka; Zdvihadlo ventilu; Pero 5x7,5 ČSN 30 1385.11.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

ko vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

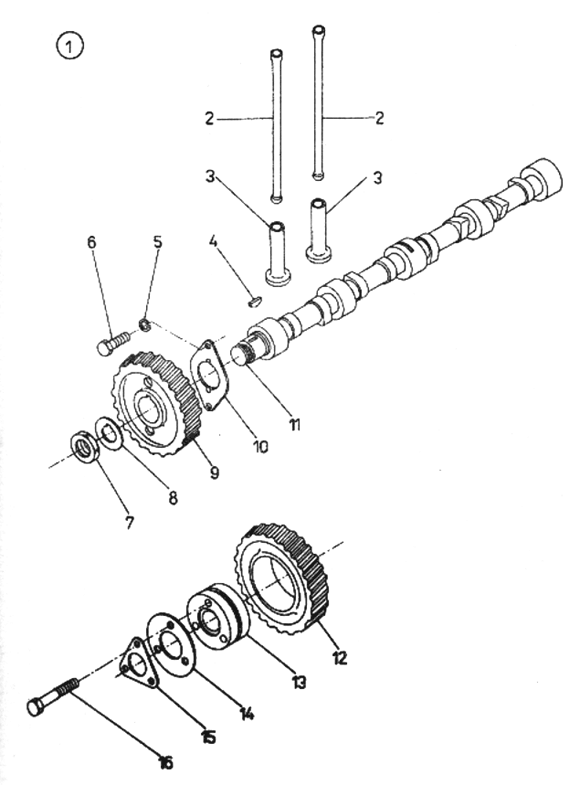

Rozvod

Rozvod

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
1 Rozvod 2-16 83 004 500 Dopyt
2 Zdvíhacia tyčka 531 980 004 014 Dopyt
3 Zdvihadlo ventilu 531 989 004 004 Dopyt
4 Pero 5x7,5 ČSN 30 1385.11 99 8063 Dopyt
5 Podložka 8 ČSN 02 1740.05 99 4806 Dopyt
6 Skrutka M 8x16 ČSN 02 1103.55 99 1459 Dopyt
7 Matica 531 980 004 017 Dopyt
8 Podložka 531 980 004 016 Dopyt
9 Koleso vačkového hriadeľa 531 989 004 001 Dopyt
10 Príložka vačkového hriadeľa 531 980 004 023 Dopyt
11 Vačkový hriadeľ 531 983 004 501 Dopyt
12 Horné vložené koleso 531 989 004 003 Dopyt
13 Čap horného vloženého kolesa 531 989 004 002 Dopyt
14 Príložka vloženého kolesa 531 980 004 011 Dopyt
15 Podložka 531 980 004 012 Dopyt
16 Skrutka M 8x45 ČSN 02 1101.55 99 0555 Dopyt

↑ Späť na výber zostavy

A



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
