Výfuk motora

← Motor a jeho príslušenstvo

Výfuk motora LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Výfuk motora úplný; Výfuk; Tesnenie; Výfuková rúrka.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

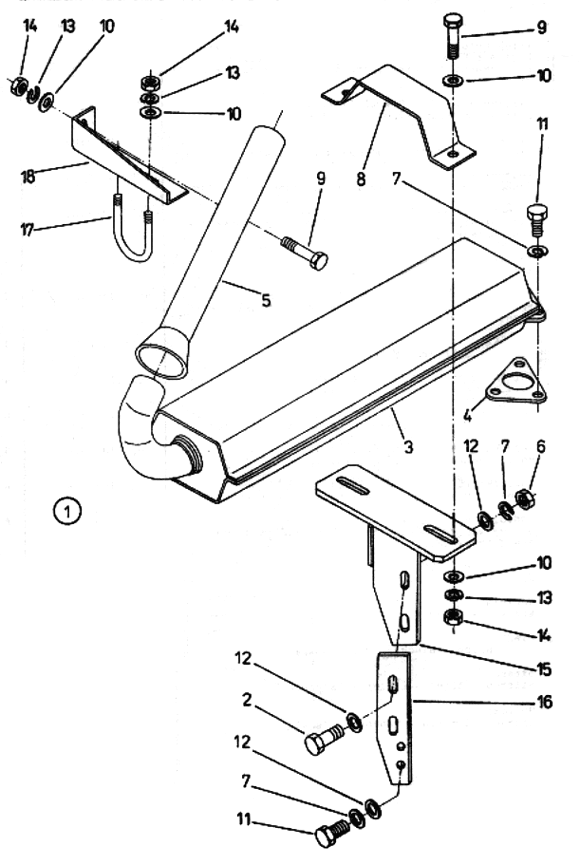

Výfuk motora

Výfuk motora

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
1 Výfuk motora úplný 2-18 5007-03-9000 Dopyt
2 Skrutka M 10x35 ČSN 02 1101.25 902 1101 213 Dopyt
3 Výfuk 5007-03-9100 Dopyt
4 Tesnenie 5007-03-0004 Dopyt
5 Výfuková rúrka 5007-03-9108 Dopyt
6 Matica M 10 ČSN 02 1401.55 902 1401 112 Dopyt
7 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
8 Objímka 5516-02-0005 Dopyt
9 Skrutka M 8x70 ČSN 02 1101.55 902 1101 195 Dopyt
10 Podložka 8,4 ČSN 02 1702.15 902 1702 089 Dopyt
11 Skrutka M 10x25 ČSN 02 1103.55 902 1103 316 Dopyt
12 Podložka 10,5 ČSN 02 1702.15 902 1702 106 Dopyt
13 Podložka 8 ČSN 02 1740.05 902 1740 085 Dopyt
14 Matica M 8 ČSN 02 1401.55 902 1401 090 Dopyt
15 Konzola 5007-03-9102 Dopyt
16 Plech 5007-03-0001 Dopyt
17 Strmeň 5007-03-0031 Dopyt
18 Objímka 5007-03-0032 Dopyt

↑ Späť na výber zostavy



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Výfuk motora“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Výfuk motora úplný“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Ako odošlem dopyt na vybraný diel?

Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
