Náhonová skriňa LKT – katalóg dielov

← Katalóg dielov LKT

Náhonová skriňa LKT: 3 technické nákresy a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Náhonová skriňa čerpadiel; Náhonová skriňa; Hriadeľ; Tesnenie.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Zostava 5592-17-9000

Ako vybrať diel

Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

Skriňa, hriadele a veká
Ovládanie a spojka náhonu
Upevnenie náhonovej skrine

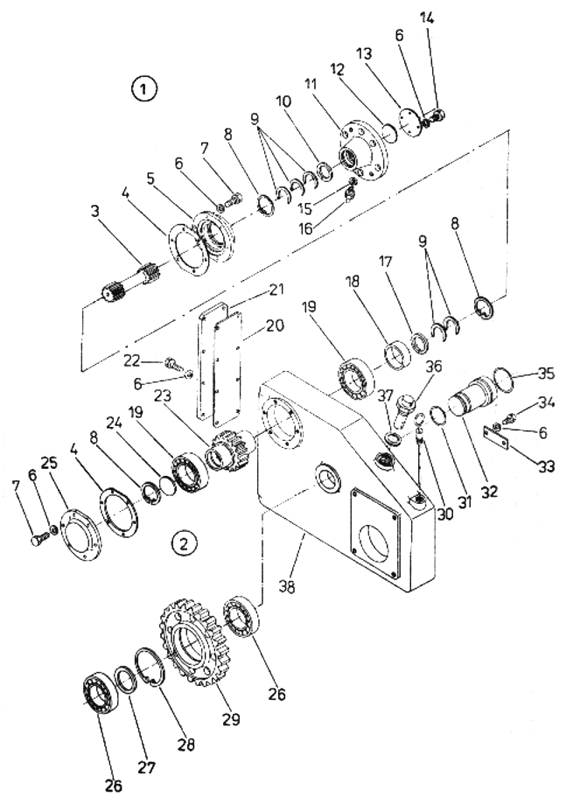

Skriňa, hriadele a veká

Pozícia	Diel a katalógové číslo	Výber
1	Náhonová skriňa čerpadiel 2-92 5592-17-9000	Dopyt
2	Náhonová skriňa 3-73 5592-17-9001	Dopyt
3	Hriadeľ 5575-17-1033	Dopyt
4	Tesnenie 5575-17-1027	Dopyt
5	Veko 5592-17-1095	Otvoriť produkt
6	Podložka 6 ČSN 02 1740.05 902 1740 065	Dopyt
7	Skrutka M 6x118 ČSN 02 1103.15 902 1103 134	Dopyt
8	Poistný krúžok 45 ČSN 02 2931 902 2931 045	Dopyt
9	Krúžok 5575-17-1025	Dopyt
10	Krúžok priemer 45x28x3 5575-17-1065	Dopyt
11	Príruba 5575-17-1067	Dopyt
12	Krúžok priemer 44x5 5575-17-1026	Dopyt
13	Krúžok 5575-17-1011	Dopyt
14	Skrutka M 6x12 ČSN 02 1103.15 902 1103 113	Dopyt
15	Tesniaci krúžok 8x12 ČSN 02 9312.2 902 9312 042	Dopyt
16	Hlavica KM 8x1 ČSN 02 7421 902 7421 085	Dopyt
17	Krúžok priemer 45x26x5 5575-17-1068	Dopyt
18	Gufero G 55x70x8 ČSN 02 9401.1 902 9401 473	Dopyt
19	Ložisko 6211 ČSN 02 4630 902 4630 075	Dopyt
20	Tesnenie 5575-17-1022	Dopyt
21	Veko 5575-17-1014	Dopyt
22	Skrutka M 6x16 ČSN 02 1103.15 902 1103 127	Dopyt
23	Ozubené koleso 5575-17-1000	Dopyt
24	Kryt 5575-17-1029	Dopyt
25	Veko 5575-17-1019	Dopyt
26	Ložisko NJ 211 B ČSN 02 4670 902 4670 207	Dopyt
27	Krúžok 5575-17-1007	Dopyt
28	Poistný krúžok 100 ČSN 02 2931 902 2931 100	Dopyt
29	Ozubené koleso 5575-17-1001	Dopyt
30	Mierka oleja 5575-17-9101	Dopyt
31	Krúžok 50x2 ČSN 02 9281.2 902 9281 222	Dopyt
32	Čap 5575-17-1006	Dopyt
33	Príložka 5575-10-1070	Dopyt
34	Skrutka M 6x10 ČSN 02 1103.15 902 1103 107	Dopyt
35	Krúžok 65x3 ČSN 02 9281.2 902 9281 271	Dopyt
36	Zátka 5575-17-9106	Dopyt
37	Tesniaci krúžok 30x36 902 9310 352	Dopyt
38	Skriňa 5575-17-1030	Dopyt

Späť na výber nákresu

Ovládanie a spojka náhonu

Pozícia	Diel a katalógové číslo	Výber
19	Ložisko 6211 ČSN 02 4630 902 4630 075	Dopyt
26	Ložisko NJ 211 B ČSN 02 4670 902 4670 207	Dopyt
28	Poistný krúžok 100 ČSN 02 2931 902 2931 100	Dopyt
37	Tesniaci krúžok 30x36 902 9310 352	Dopyt
38	Skriňa 5575-17-1030	Dopyt
39	Vidlica 5575-17-1015	Dopyt
40	Konzola 5575-17-9103	Dopyt
41	Podložka 5 ČSN 02 1740.05 902 1740 055	Dopyt
42	Skrutka M 5x12 ČSN 02 1143.55 902 1143 060	Dopyt
43	Kolík 5x16 ČSN 02 2150.1 902 2150 362	Dopyt
44	Krúžok 20x16 ČSN 02 9280.2 902 9280 066	Dopyt
45	Hriadeľ 5575-17-1017	Dopyt
46	Pero 5h9x5x16 ČSN 02 2562 902 2562 101	Dopyt
47	Matica M 12 ČSN 02 1401.15 902 1401 126	Dopyt
48	Podložka 5575-17-1028	Dopyt
49	Tlačidlo 501-18-1010.0	Dopyt
50	Pružina 5592-17-1090	Dopyt
51	Podložka 6,4 ČSN 02 1702.15 902 1702 069	Dopyt
52	Ťahadlo 5592-17-1018	Dopyt
53	Páka 5592-17-9102	Otvoriť produkt
54	Krúžok 5575-17-1008	Dopyt
55	Zubová spojka 5575-17-1004	Otvoriť produkt
56	Presuvná objímka 5575-17-1005	Otvoriť produkt
57	Krúžok 120x3 ČSN 02 9281.2 902 9281 373	Dopyt
58	Ložisko 6213 ČSN 02 4630 902 4630 077	Dopyt
59	Zátka M 30x1,5 SN 02 4630 902 1914 304	Dopyt
60	Matica M 10 ČSN 02 1401.15 902 1401 104	Dopyt
61	Podložka 10 ČSN 02 1740.05 902 1740 105	Dopyt
62	Skrutka M 10x25 ČSN 02 1176.55 902 1176 238	Dopyt
63	Veko 5592-17-9201	Dopyt
64	Tesnenie 5575-17-1024	Dopyt
66	Ozubené koleso 5575-17-1002	Otvoriť produkt
67	Podložka 12 ČSN 02 1740.05 902 1740 125	Dopyt
68	Skrutka M 12x45 ČSN 02 1176.10 Katalógové číslo overíme na dopyt	Dopyt
69	Veko 5592-17-9200	Dopyt
70	Tesnenie 5575-17-1023	Dopyt
71	Spojovacia príruba 5575-17-1031	Dopyt
72	Skrutka M 10x28 ČSN 02 1103.55 902 1103 326	Dopyt
73	Kolík 5575-17-1016	Dopyt

Späť na výber nákresu

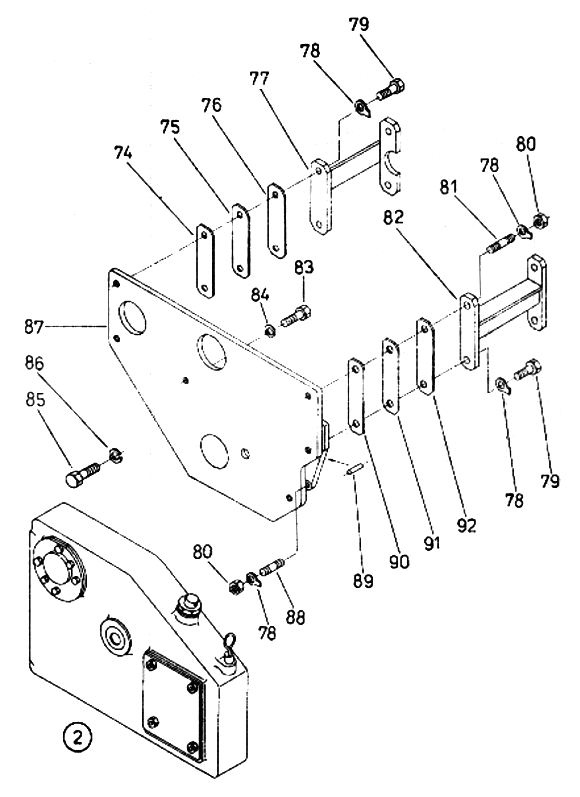

Upevnenie náhonovej skrine

Pozícia	Diel a katalógové číslo	Výber
2	Náhonová skriňa 3-73 5592-17-9001	Dopyt
74	Podložka 5592-17-1110	Dopyt
75	Podložka 5592-17-1111	Dopyt
76	Podložka 5592-17-1112	Dopyt
77	Príruba 5592-17-9107	Dopyt
78	Podložka 13 ČSN 02 1751.05 902 1751 135	Dopyt
79	Skrutka M 12x30 ČSN 02 1103.55 902 1103 407	Dopyt
80	Matica M 12 ČSN 02 1401.15 902 1401 126	Dopyt
81	Skrutka M 12x40 ČSN 02 1176.10 902 1176 380	Dopyt
82	Príruba 5575-17-9104	Dopyt
83	Skrutka M 12x35 ČSN 02 1103.55 902 1103 418	Dopyt
84	Podložka 12 ČSN 02 1740.05 902 1740 125	Dopyt
85	Skrutka M 16x30 ČSN 02 1103.55 902 1103 518	Dopyt
86	Podložka 16 ČSN 02 1740.05 902 1740 165	Dopyt
87	Konzola 5592-17-1200	Dopyt
88	Skrutka M 12x30 ČSN 02 1176.10 902 1176 370	Dopyt
89	Kolík 8x25 ČSN 02 2150.1 902 2150 524	Dopyt
90	Podložka 5575-17-1052	Dopyt
91	Podložka 5575-17-1053	Dopyt
92	Podložka 5575-17-1054	Dopyt

Späť na výber nákresu

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Náhonová skriňa LKT“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Náhonová skriňa čerpadiel“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Ako odošlem dopyt na vybraný diel?

Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
