Kolesá

← Nápravy – výber zostavy · Katalóg dielov LKT

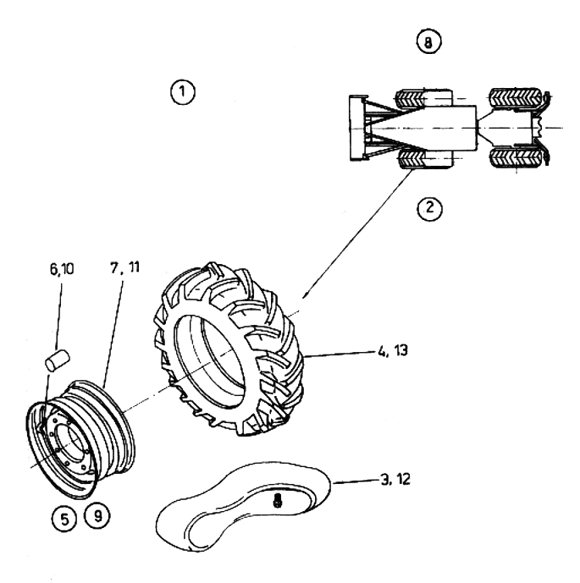

Kolesá LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Kolesá; Koleso ľavé; Duša 16,9/14-30 s ventilom V 54521 ČSN 63 1421; Pneumatika 16,9-30 12PR.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

Kolesá

Kolesá

Vyberte pozíciu na spoločnej ploche
  • Pozícia 3 – Duša 16,9/14-30 s ventilom V 54521 ČSN 63 1421 – 963 1421 053 – Dopyt
  • Pozícia 12 – Duša 16,9/14-30 s ventilom V 54521 ČSN 63 1421 – 963 1421 053 – Dopyt
Vyberte pozíciu na spoločnej ploche
  • Pozícia 4 – Pneumatika 16,9-30 12PR – 5592-28-2000 – Dopyt
  • Pozícia 13 – Pneumatika 16,9-30 12 PR – 5592-28-2000 – Dopyt
Vyberte pozíciu na spoločnej ploche
  • Pozícia 6 – Zátka – 5592-28-0003 – Dopyt
  • Pozícia 10 – Zátka – 5592-28-0003 – Dopyt
Vyberte pozíciu na spoločnej ploche
  • Pozícia 7 – Diskové koleso – 5592-28-0001 – Dopyt
  • Pozícia 11 – Diskové koleso – 5592-28-0001 – Dopyt

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
1 Kolesá 2-13 5592-28-9000 Dopyt
2 Koleso ľavé 3-7 5592-28-9101 Dopyt
3 Duša 16,9/14-30 s ventilom V 54521 ČSN 63 1421 963 1421 053 Dopyt
4 Pneumatika 16,9-30 12PR 5592-28-2000 Dopyt
5 Koleso úplné 6-7 5592-28-9102 Dopyt
6 Zátka 5592-28-0003 Dopyt
7 Diskové koleso 5592-28-0001 Dopyt
8 Koleso pravé 9-13 5592-28-9100 Dopyt
9 Koleso úplné 10-11 5592-28-9102 Dopyt
10 Zátka 5592-28-0003 Dopyt
11 Diskové koleso 5592-28-0001 Dopyt
12 Duša 16,9/14-30 s ventilom V 54521 ČSN 63 1421 963 1421 053 Dopyt
13 Pneumatika 16,9-30 12 PR 5592-28-2000 Dopyt

↑ Späť na výber zostavy

Nákres slúži na identifikáciu dielu. Počet jeho zobrazení neurčuje počet kusov dodaných v balení.



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
