Predná náprava
← Nápravy – výber zostavy · Katalóg dielov LKT
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Predná náprava
- Predná náprava typu A – nákres 1 z 6
- Predná náprava typu A – nákres 2 z 6
- Predná náprava typu A – nákres 3 z 6
- Predná náprava typu A – nákres 4 z 6
- Predná náprava typu A – nákres 5 z 6
- Predná náprava typu A – nákres 6 z 6

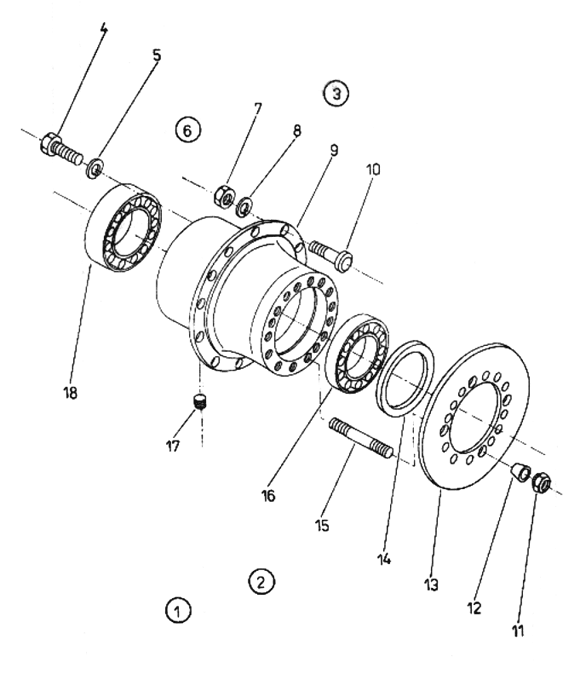

Predná náprava typu A – nákres 1 z 6
Vyberte pozíciu na spoločnej ploche
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Predná náprava 2-164 | 5592-25-9000 | Dopyt |
| 2 | Predná náprava 3-141 | 5592-25-1001 | Dopyt |
| 3 | Naboj kolesa 4-18 | Overíme na dopyt | Dopyt |
| 4 | Skrutka M 12x35 | MSZ 2463-10.9 | Dopyt |
| 5 | Pružná podložka 12 | MSZ 2210-50 S | Dopyt |
| 6 | Úplný náboj kolesa 7-10 | 597.39-3340-002 | Dopyt |
| 7 | Matica kolesa | 018.46-3340-005 | Dopyt |
| 8 | Pružná podložka C 22,5 | DIN 74361 | Dopyt |
| 9 | Náboj kolesa | 597.30-3340-003 | Dopyt |
| 10 | Skrutka kolesa | 596.00-3340-004 | Dopyt |
| 11 | Matica s kužeľovou poistkou | R 67594 | Dopyt |
| 12 | Kužeľový krúžok | R 83481 | Dopyt |
| 13 | Brzdový kotúč | 596.00-3340-032 | Dopyt |
| 14 | Tesnenie AFIT AS 140x170x15-NB | Overíme na dopyt | Dopyt |
| 14a | Tesnenie | 597.30-3340.023 | Dopyt |
| 15 | Závrtná skrutka | R 86371 | Dopyt |
| 16 | Kuželíkové ložisko 32022 110x170x38 | Overíme na dopyt | Dopyt |
| 17 | Zátka s kužeľovým z ávitom M 24x1,5 | DIN 906-5.8 | Dopyt |
| 18 | Kuželíkové ložisko 32024 120x180x38 | Overíme na dopyt | Dopyt |

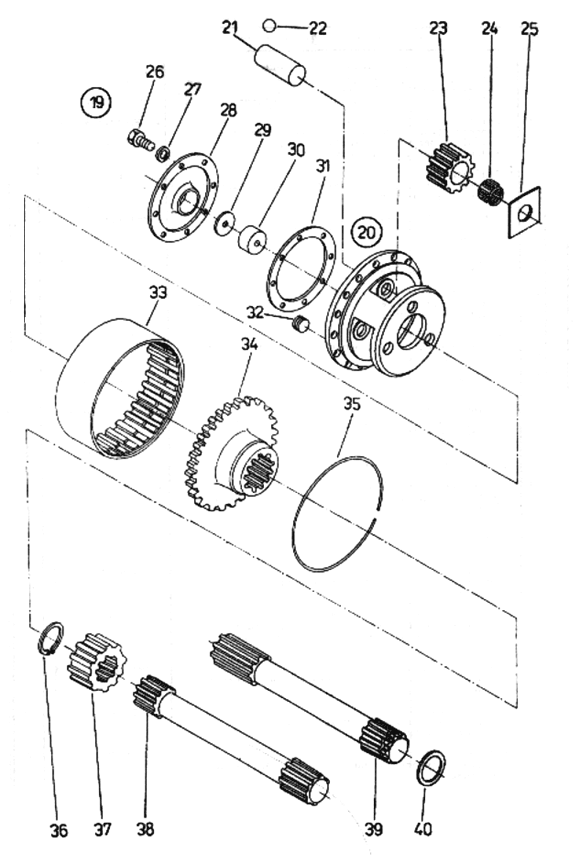

Predná náprava typu A – nákres 2 z 6
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 19 | Poloosy a planetové súkolesie 20-40 | Overíme na dopyt | Dopyt |
| 20 | Úplná planetová redukcia 21-25 | 597.30-3330-010 | Dopyt |
| 21 | Čap satelitu | R 109715 | Dopyt |
| 22 | Oceľová guľka 8 IV. | MSZ 7870 | Dopyt |
| 23 | Satelit Z=22 | 597.30-3330-021 | Dopyt |
| 24 | Ihlové ložisko H ZB 1 FAGK 50x60x50 | Overíme na dopyt | Dopyt |
| 25 | Rozstupný plech | 598.20.3330-082 | Dopyt |
| 26 | Skrutka M 10x18 | MSZ 2463-10.9 | Dopyt |
| 27 | Pružná podložka 10 | MSZ 2210-50 S | Dopyt |
| 28 | Veko | 596.00-3330-051 | Dopyt |
| 29 | Vymedzovacia podložka | 596.00-3330-055 | Dopyt |
| 30 | Oporný čap | 118.34-3330-035 | Dopyt |
| 31 | Tesnenie | R 109721 | Dopyt |
| 32 | Zátka s kužeľovým závitom M 24x1,5 | DIN 906-5.8 | Dopyt |
| 33 | Korunové koleso Z=63 | 597.30-3331-013 | Dopyt |
| 34 | Valcový náboj | 597.30-3331-003 | Dopyt |
| 35 | Poistný krúžok | R 109725 | Dopyt |
| 36 | Poistný krúžok 42 | MSZ 232 | Dopyt |
| 37 | Hnacie koleso Z=18 | 597.30-3313-031 | Dopyt |
| 38 | Poloos II. | 597.30-3313-024 | Dopyt |
| 39 | Poloos I. | 597.30-3313-014 | Dopyt |
| 40 | Kotúč | 597.30-3313-033 | Dopyt |

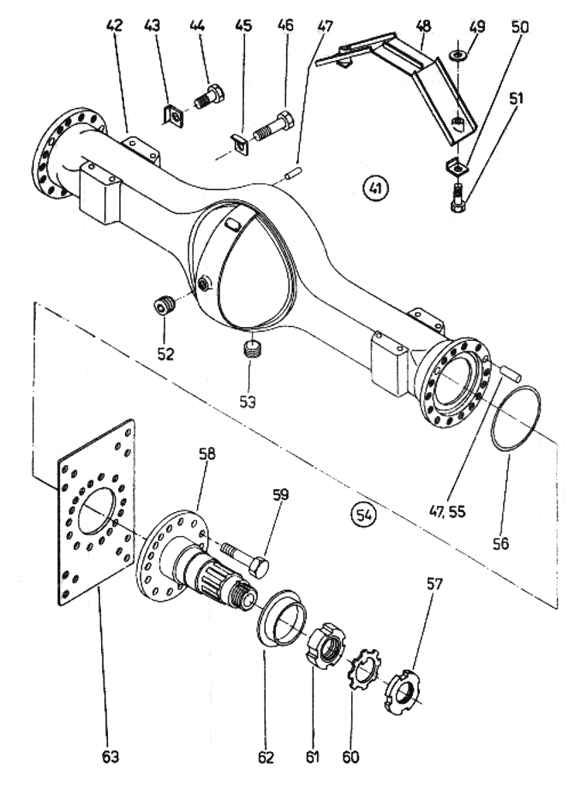

Predná náprava typu A – nákres 3 z 6
Vyberte pozíciu na spoločnej ploche
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 41 | Úplný most nápravy 42-63 | 597.30-3310-000 | Dopyt |
| 42 | Most nápravy | 597.30-3310-002 | Dopyt |
| 43 | Poistný plech | 023.00-3310-078 | Dopyt |
| 44 | Skrutka M 12x38 A | MSZ 2463-10.9 | Dopyt |
| 45 | Poistný plech | 023.00-3310-079 | Dopyt |
| 46 | Skrutka M 12x85 | MVGSZ 598-10.9 | Dopyt |
| 47 | Poistný kolík | MSZ-KGST 239-6.6 | Dopyt |
| 48 | Stierací plech | 597.00-3310-161 | Dopyt |
| 49 | Vymedzovacia podložka | 023.00-3310-112 | Dopyt |
| 50 | Poistný plech | 023.00-3310-111 | Dopyt |
| 51 | Skrutka M 8x32 | MSZ 2463-10.9 | Dopyt |
| 52 | Zátka s kužeľovým závitom M 24x1,5 | DIN 906-5.8 | Dopyt |
| 53 | Magnetická zátka s kužeľovým závitom | 831.02-3310-120 | Dopyt |
| 54 | Úplná rúra nápravy 55-58 | 597.10-3397-010 | Dopyt |
| 55 | Poistný kolík | 597.10-3397-014 | Dopyt |
| 56 | Tesniaci krúžok 119x5 | 012.00-3340-018 | Dopyt |
| 57 | Matica nápravy | 599.00-3310-104 | Dopyt |
| 58 | Rúra nápravy | 597.10-3310-092 | Dopyt |
| 59 | Skrutka M 20x1,5x65 | MSZ 2490-10.9 | Dopyt |
| 60 | Poistná podložka MB 17 | MSZ 7890 | Dopyt |
| 61 | Matica nápravy II. | 597.10-3310-106 | Dopyt |
| 62 | Krúžok | 597.10-3310-131 | Dopyt |
| 63 | Držiak brzdy | 597.30-3310-136 | Dopyt |

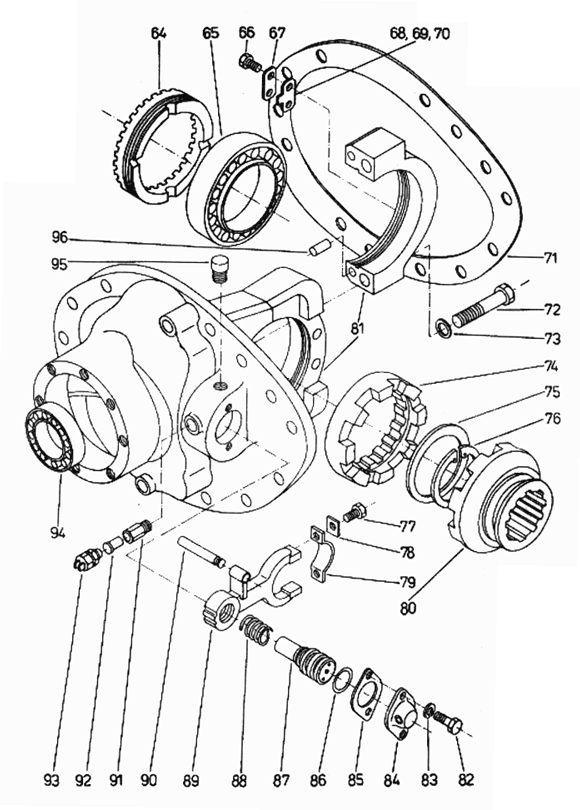

Predná náprava typu A – nákres 4 z 6
Vyberte pozíciu na spoločnej ploche
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 64 | Sťahovací krúžok | 598.00-3311-122 | Dopyt |
| 65 | Kužeľové ložisko | MSZ 7322 | Dopyt |
| 66 | Skrutka M 8x15 | MSZ 2463-10.9 | Dopyt |
| 67 | Poistka | 023.00-3311-124 | Dopyt |
| 68 | Poistný plech | 023.00-3311-123 | Dopyt |
| 69 | Poistný plech | 023.00-3311-125 | Dopyt |
| 70 | Poistný plech | 023.00-3311-126 | Dopyt |
| 71 | Tesnenie | 597.00-3311-127 | Dopyt |
| 72 | Skrutka M 24 | 023.00-3311-015 | Dopyt |
| 73 | Podložka | 599.00-3311-016 | Dopyt |
| 74 | Vodiace teleso uzávierky | 597.00-3311-131 | Dopyt |
| 75 | Podložka | 023.00-3311-132 | Dopyt |
| 76 | Poistný krúžok 75 | MSZ 232 | Dopyt |
| 77 | Skrutka M 5x12 | MSZ 2463-6.8 | Dopyt |
| 78 | Poistný plech | 023.00-3311-148 | Dopyt |
| 79 | Strmeň | 023.00-3311-147 | Dopyt |
| 80 | Zubový náboj | 596.01-3311-136 | Dopyt |
| 81 | Úplná skriňa nápravy | 597.50-3311-012 | Dopyt |
| 82 | Skrutka M 8x15 | 2463-10.9 | Dopyt |
| 83 | Pružná podložka 8 | MSZ 2210-50 S | Dopyt |
| 84 | Skrinka | 007.10-3317-014 | Dopyt |
| 85 | Tesnenie | 599.00-3311-194 | Dopyt |
| 86 | Membrána | 64.044-0011 | Dopyt |
| 87 | Piest | 599.00-3311-154 | Dopyt |
| 88 | Pružina | 597.00-3311-156 | Dopyt |
| 89 | Vidlica | 597.00-3311-144 | Dopyt |
| 90 | Vodiaci čap | 024.00-3311-155 | Dopyt |
| 91 | Závitový nádstavec | 599.00-3311-231 | Dopyt |
| 92 | Čap | 599.00-3311-232 | Dopyt |
| 93 | Tlakový spínač | RFS/F/86.00.22 | Dopyt |
| 94 | Valčekové ložisko 520538 FAG 35x80x21 | Overíme na dopyt | Dopyt |
| 95 | Odvzdušňovač | 594.00-3311-031 | Dopyt |
| 96 | Kolík 8m 6x20 | MSZ-KGST 239-6.6 | Dopyt |

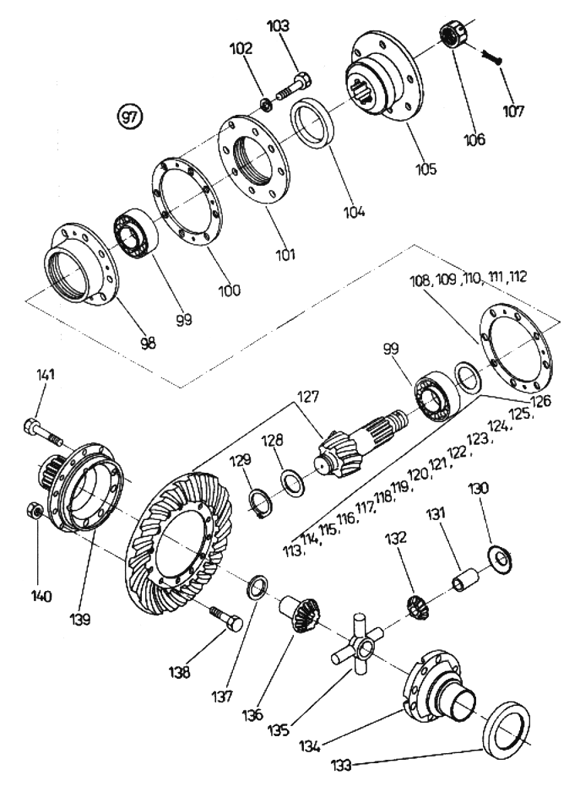

Predná náprava typu A – nákres 5 z 6
Vyberte pozíciu na spoločnej ploche
- Pozícia 108 – Vymedzovacia podložka s=1,00 mm – 596.00-3311-053 – Dopyt
- Pozícia 109 – Vymedzovacia podložka s=0,50 mm – 596.00-3311-054 – Dopyt
- Pozícia 110 – Vymedzovacia podložka s=0,30 mm – 596.00-3311-055 – Dopyt
- Pozícia 111 – Vymedzovacia podložka s=0,20 mm – 596.00-3311-056 – Dopyt
- Pozícia 112 – Vymedzovacia podložka s=0,25 mm – 596.00-3311-057 – Dopyt
Vyberte pozíciu na spoločnej ploche
- Pozícia 113 – Vymedzovací krúžok s=6,90 mm – 597.00-3311-034 – Dopyt
- Pozícia 114 – Vymedzovací krúžok s=7,00 mm – 597.00-3311-035 – Dopyt
- Pozícia 115 – Vymedzovací krúžok s=7,02 mm – 597.00-3311-036 – Dopyt
- Pozícia 116 – Vymedzovací krúžok s=7,04 mm – 597.00-3311-037 – Dopyt
- Pozícia 117 – Vymedzovací krúžok s=7,06 mm – 597.00-3311-038 – Dopyt
- Pozícia 118 – Vymedzovací krúžok s=7,08 mm – 597.00-3311-039 – Dopyt
- Pozícia 119 – Vymedzovací krúžok s=7,10 mm – 597.00-3311-041 – Dopyt
- Pozícia 120 – Vymedzovací krúžok s=7,20 mm – 597.00-3311-042 – Dopyt
- Pozícia 121 – Vymedzovací krúžok s=7,32 mm – 597.00-3311-043 – Dopyt
- Pozícia 122 – Vymedzovací krúžok s=7,44 mm – 597.00-3311-044 – Dopyt
- Pozícia 123 – Vymedzovací krúžok s=7,56 mm – 597.00-3311-045 – Dopyt
- Pozícia 124 – Vymedzovací krúžok s=7,68 mm – 597.00-3311-046 – Dopyt
- Pozícia 125 – Vymedzovací krúžok s=7,80 mm – 597.00-3311-047 – Dopyt
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 97 | Úplná skriňa náhonu nápravy s diferenciálom 98-141 | 597.32-3311-000 | Dopyt |
| 98 | Náboj ložiska | 596.00-3311-021 | Dopyt |
| 99 | Kuželové ložisko 31 312A 60x130x33,5 | MSZ 7313 | Dopyt |
| 100 | Tesnenie | 596.00-3311-062 | Dopyt |
| 101 | Veko | 597.50-3311-061 | Dopyt |
| 102 | Pružná podložka 14 | MSZ 2210-50 S | Dopyt |
| 103 | Skrutka M 14x45 | MVGSZ 598-10.9 | Dopyt |
| 104 | Gufero AFIT AS 75x95x10-AC | Overíme na dopyt | Dopyt |
| 105 | Drážkový unášač | 597.00-3311-071 | Dopyt |
| 106 | Korunová matica | 018.01-3311-068 | Dopyt |
| 107 | Závlačka 6,3x63 | MSZ-KGST 220 | Dopyt |
| 108 | Vymedzovacia podložka s=1,00 mm | 596.00-3311-053 | Dopyt |
| 109 | Vymedzovacia podložka s=0,50 mm | 596.00-3311-054 | Dopyt |
| 110 | Vymedzovacia podložka s=0,30 mm | 596.00-3311-055 | Dopyt |
| 111 | Vymedzovacia podložka s=0,20 mm | 596.00-3311-056 | Dopyt |
| 112 | Vymedzovacia podložka s=0,25 mm | 596.00-3311-057 | Dopyt |
| 113 | Vymedzovací krúžok s=6,90 mm | 597.00-3311-034 | Dopyt |
| 114 | Vymedzovací krúžok s=7,00 mm | 597.00-3311-035 | Dopyt |
| 115 | Vymedzovací krúžok s=7,02 mm | 597.00-3311-036 | Dopyt |
| 116 | Vymedzovací krúžok s=7,04 mm | 597.00-3311-037 | Dopyt |
| 117 | Vymedzovací krúžok s=7,06 mm | 597.00-3311-038 | Dopyt |
| 118 | Vymedzovací krúžok s=7,08 mm | 597.00-3311-039 | Dopyt |
| 119 | Vymedzovací krúžok s=7,10 mm | 597.00-3311-041 | Dopyt |
| 120 | Vymedzovací krúžok s=7,20 mm | 597.00-3311-042 | Dopyt |
| 121 | Vymedzovací krúžok s=7,32 mm | 597.00-3311-043 | Dopyt |
| 122 | Vymedzovací krúžok s=7,44 mm | 597.00-3311-044 | Dopyt |
| 123 | Vymedzovací krúžok s=7,56 mm | 597.00-3311-045 | Dopyt |
| 124 | Vymedzovací krúžok s=7,68 mm | 597.00-3311-046 | Dopyt |
| 125 | Vymedzovací krúžok s=7,80 mm | 597.00-3311-047 | Dopyt |
| 126 | Vymedzovací krúžok s=7,92 mm | 597.00-3311-048 | Dopyt |
| 127 | Kužeľové súkolesie Z=41/9 | 596.00-3397-020 | Dopyt |
| 128 | Podložka | 597.00-3311-088 | Dopyt |
| 129 | Poistný krúžok 35 | MSZ 232 | Dopyt |
| 130 | Medzikrúžok satelitu | 180.0.32.15 | Dopyt |
| 131 | Puzdro satelitu | 581.00-3397-029 | Dopyt |
| 132 | Úplný satelit Z=10 | 581.00-3311-103 | Dopyt |
| 133 | Odstrekovací krúžok | 597.00-3311-094 | Dopyt |
| 134 | Úpna polovica skrine diferenciálu | 597.00-3397.030 | Dopyt |
| 135 | Krížový čap | 597.00-3311-101 | Dopyt |
| 136 | Planetové koleso | 832.02.3311-111 | Dopyt |
| 137 | Medzikrúžok planetového kolesa V=2,8 | 581.00-3311-112 | Dopyt |
| 138 | Skrutka | 597.00-3311-085 | Dopyt |
| 139 | Úpna polovica skrine diferenciálu | 597.00-3397.030 | Dopyt |
| 140 | Matica 16x15 | MSZ 2290-10 | Dopyt |
| 141 | Skrutka M 12x1,5x90 | MVGSZ 599-10.9 | Dopyt |

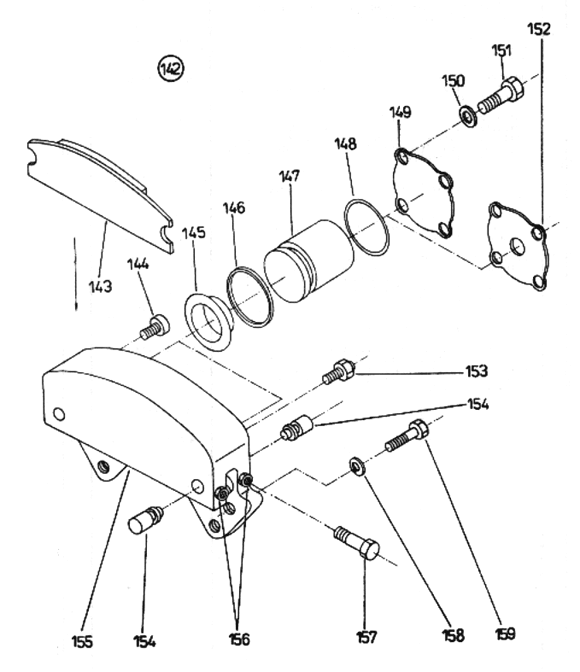

Predná náprava typu A – nákres 6 z 6
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 142 | Čelusť brzdy pravá 143-157 | 5592-25-1003 5592-25-1002 |
Dopyt |
| 143 | Brzdová platnička 73-101208 | 1658 244 | Dopyt |
| 144 | Zátka | 2301 281 | Dopyt |
| 145 | Prachovka 73-101204 | 1658 525 | Dopyt |
| 146 | Tesnenie 73-101203 | 1658 210 | Dopyt |
| 147 | Piestik 73-101202 | 1658 368 | Dopyt |
| 148 | "O" Krúžok 64,2x3 | 1346 410 | Dopyt |
| 149 | Veko | 1658 236 | Dopyt |
| 150 | Podložka | 1846 534 | Dopyt |
| 151 | Skrutka | 1840 982 | Dopyt |
| 152 | Veko | 1658 228 | Dopyt |
| 153 | Odvzdušňovací ventil | 4789 533 | Dopyt |
| 154 | Čap | 1658 335 | Dopyt |
| 155 | Teleso čeluste | 5106 034 | Dopyt |
| 156 | Matica | 1083 294 | Dopyt |
| 157 | Skrutka | 1079 433 | Dopyt |
| 158 | Podložka 20 ČSN 02 1740.05 | 902 1740 205 | Dopyt |
| 159 | Skrutka M 20x1,5x60 ČSN 02 1101.55 | 902 1101 544 | Dopyt |
| 160 | Teleso | 599.00-3311-171 | Dopyt |
| 161 | Objímka | 007.10-3311-035 | Dopyt |
| 162 | Skrutka M 6x30 | MSZ 2463-10.9 | Dopyt |
| 163 | Podložka 6 | MSZ KGST 2665-80 | Dopyt |
| 164 | Matica 6 | MSZ 2260-8 | Dopyt |
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
