Hlavný hriadeľ, šnekové koleso a uloženie bubna
← Naviják – výber zostavy · Katalóg dielov LKT

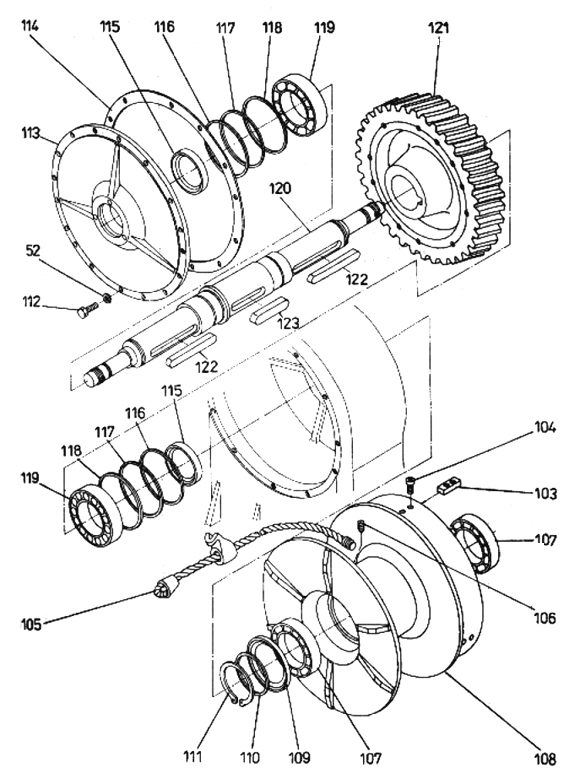

Hlavný hriadeľ, šnekové koleso a uloženie bubna LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Pero; Lano úplné; Ložisko 6019 ČSN 02 4630; Bubon.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Naviják: zostava 5592-30-9000; naviják s hydromotorom: 5592-30-9200. Označenia sú prevzaté z katalógu LKT 81.1 / 81T; pri inom vyhotovení navijaka overte diel podľa katalógového čísla.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Hlavný hriadeľ, šnekové koleso a uloženie bubna
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 52 | Podložka 10 ČSN 02 1740.02 | 902 1740 102 | Dopyt |
| 103 | Pero | 5592-30-1026 | Dopyt |
| 104 | Skrutka M 6x12 ČSN 02 1143.52 | 902 1143 063 | Dopyt |
| 105 | Lano úplné 105a-105b | 5592-30-9014 | Dopyt |
| 106 | Skrutka M 8x10 ČSN 02 1185.25 | 9021185 092 | Dopyt |
| 107 | Ložisko 6019 ČSN 02 4630 | 902 4630 051 | Dopyt |
| 108 | Bubon | 5592-30-1007 | Dopyt |
| 109 | Tesniaca príložka | 5592-30-1055 | Dopyt |
| 110 | Krúžok 2,1 | 5592-30-1035 | Dopyt |
| 111 | Poistný krúžok 95 ČSN 02 2930 | 902 2930 095 | Dopyt |
| 112 | Skrutka M 10x25 ČSN 02 1103.15 | 902 1103 309 | Dopyt |
| 113 | Veko skrine | 5592-30-1009 | Dopyt |
| 114 | Tesnenie | 5592-30-1031 | Dopyt |
| 115 | Gufero G 85x110x13 ČSN 02 9401.1 | 902 9401 631 | Dopyt |
| 116 | Krúžok s=0,22 | 5592-30-1032 | Dopyt |
| 117 | Krúžok s=0,3 | 5592-30-1033 | Dopyt |
| 118 | Krúžok s=0,5 | 5592-30-1034 | Dopyt |
| 119 | Ložisko 6217 ČSN 02 4630 | 902 4630 081 | Dopyt |
| 120 | Hriadeľ | 5592-30-1010 | Dopyt |
| 121 | Šnekové koleso | 5592-30-9007 | Dopyt |
| 122 | Pero 20 h9x12x160 ČSN 02 2562 | 902 2562 390 | Dopyt |
| 123 | Pero | 5592-30-1008 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
