Zubový hydromotor a pripojenie LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Tesnenie; Zubový hydromotor UM 80 A; Hrdlo; Rúrka.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Naviják: zostava 5592-30-9000; naviják s hydromotorom: 5592-30-9200. Označenia sú prevzaté z katalógu LKT 81.1 / 81T; pri inom vyhotovení navijaka overte diel podľa katalógového čísla.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

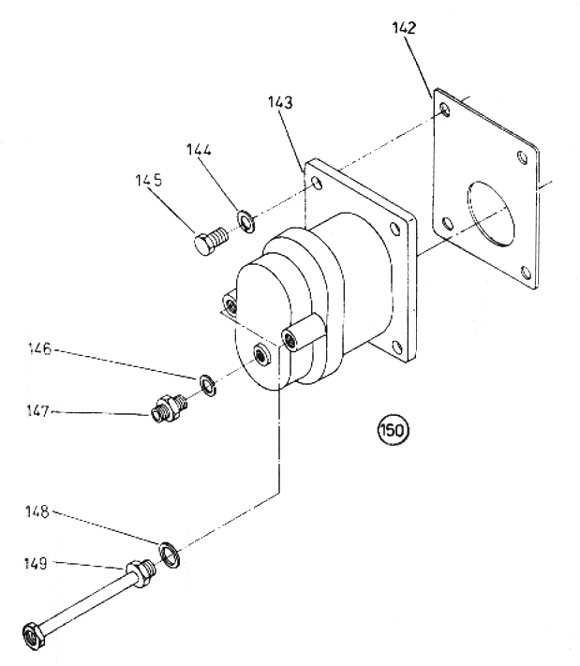

Zubový hydromotor a pripojenie
Celé zostavy: Pozícia 150 – Naviják s hydromotorom 2-149 – 5592-30-9200. Čísla celých zostáv sú v nákrese v krúžku; ich odkazy sú v zozname.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 142 | Tesnenie | 5592-30-1113 | Dopyt |
| 143 | Zubový hydromotor UM 80 A | 5592-62-9215 | Dopyt |
| 144 | Podložka 12 ČSN 02 1740.05 | 902 1740 125 | Dopyt |
| 145 | Skrutka M 12x50 ČSN 02 1103.55 | 902 1103 425 | Dopyt |
| 146 | Tesniaci krúžok 22x27 | 902 9310 236 | Dopyt |
| 147 | Hrdlo | 5592-62-0026 | Dopyt |
| 148 | Tesniaci krúžok 33x39 | 902 9310 384 | Dopyt |
| 149 | Rúrka | 5592-62-9142 | Dopyt |
| 150 | Naviják s hydromotorom 2-149 | 5592-30-9200 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
Otázky k výberu dielov
Ako nájdem konkrétny diel v tejto zostave?
V prehľade „Zubový hydromotor a pripojenie“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Tesnenie“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.
Ako vybrať správne vyhotovenie dielu?
Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.
Ako odošlem dopyt na vybraný diel?
Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
