Ovládanie hydromotora navijaka LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Ovládanie hydromotora navijaku; Hriadeľ; Páka; Rukoväť 32 ON 02 5182.21.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

Naviják: zostava 5592-30-9000; naviják s hydromotorom: 5592-30-9200. Označenia sú prevzaté z katalógu LKT 81.1 / 81T; pri inom vyhotovení navijaka overte diel podľa katalógového čísla.

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

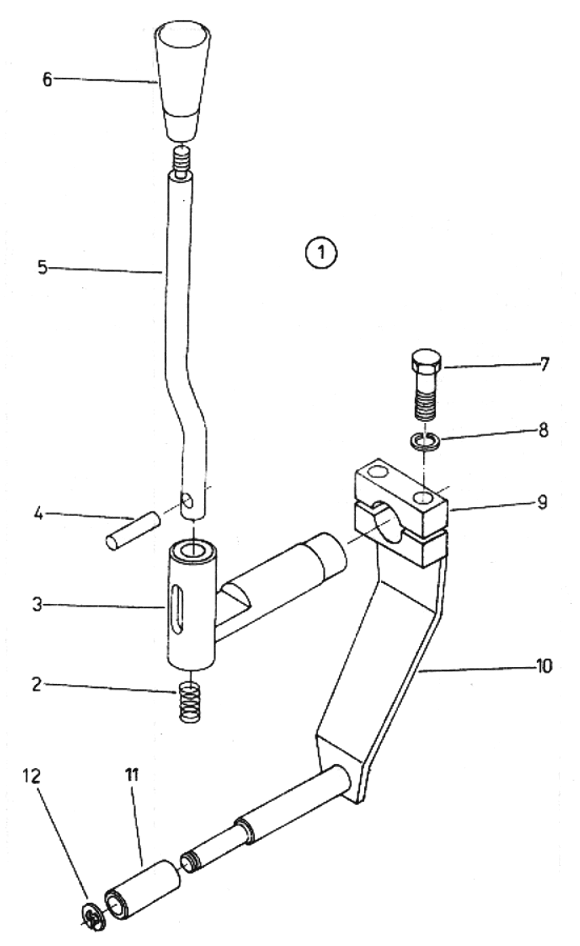

Ovládanie hydromotora navijaka

Ovládanie hydromotora: zostava 5007-09-9001.

Celé zostavy: Pozícia 1 – Ovládanie hydromotora navijaku 2-12 – 5007-09-9001. Čísla celých zostáv sú v nákrese v krúžku; ich odkazy sú v zozname.

Pozícia Diel Katalógové číslo Výber
1 Ovládanie hydromotora navijaku 2-12 5007-09-9001 Dopyt
2 Pružina 1x6x24x13,5 5592-23-1074 Dopyt
3 Hriadeľ 5007-09-9100 Dopyt
4 Kolík 6x30 ČSN 02 2150.2 902 2150 471 Dopyt
5 Páka 5007-09-0011 Dopyt
6 Rukoväť 32 ON 02 5182.21 902 5182 321 Dopyt
7 Skrutka M 10x40 ČSN 02 1101.55 902 1101 232 Dopyt
8 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
9 Náboj 5007-09-0001 Dopyt
10 Páka 5007-09-9300 Dopyt
11 Puzdro 5007-09-0003 Dopyt
12 Krúžok 6 ČSN 02 2929.02 902 2929 062 Dopyt

↑ Späť na výber nákresu

Počet zobrazení dielu v nákrese neurčuje počet kusov dodaných v balení.



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
