Skriňa navijaka a upevnenie
← Naviják – výber zostavy · Katalóg dielov LKT

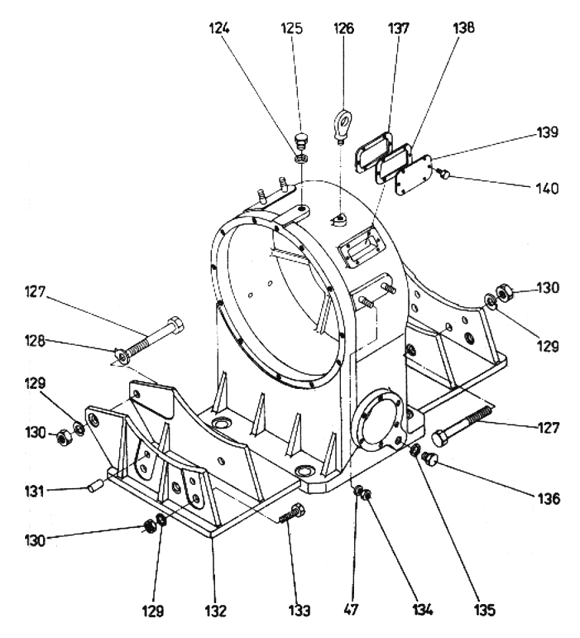

Skriňa navijaka a upevnenie LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Zostava skrine; Príruba okienka; Tesnenie okienka; Okienko.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Naviják: zostava 5592-30-9000; naviják s hydromotorom: 5592-30-9200. Označenia sú prevzaté z katalógu LKT 81.1 / 81T; pri inom vyhotovení navijaka overte diel podľa katalógového čísla.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Skriňa navijaka a upevnenie
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 47 | Podložka 12 ČSN 02 1740.05 | 902 1740 125 | Dopyt |
| 124 | Tesniaci krúžok 20x26 ČSN 02 9310.8 | 902 9310 218 | Dopyt |
| 125 | Zátka | 5592-30-1126 | Dopyt |
| 126 | Skrutka M 16 ČSN 02 1369 | 902 1369 016 | Dopyt |
| 127 | Skrutka M 16x150 ČSN 02 1101.10 | 902 1101 478 | Dopyt |
| 128 | Podložka 17 ČSN 02 1751.00 | 902 1751 170 | Dopyt |
| 129 | Podložka 16 ČSN 02 1740.05 | 902 1740 165 | Dopyt |
| 130 | Matica M 16 ČSN 02 1401.15 | 902 1401 162 | Dopyt |
| 131 | Kolík 12x30 ČSN 02 2150.2 | 902 2150 610 | Dopyt |
| 132 | Zostava skrine | 5592-30-9100 | Dopyt |
| 133 | Skrutka M 16x55 ČSN 02 1103.15 | 902 1103 534 | Dopyt |
| 134 | Matica M 12 ČSN 02 1401.25 | 902 1401 128 | Dopyt |
| 135 | Tesniaci krúžok 16x20 ČSN 02 9310.3 | 902 9310 143 | Dopyt |
| 136 | Zátka 16x1,5 ČSN 02 1914.15 | 902 1914 163 | Dopyt |
| 137 | Príruba okienka | 5592-30-1153 | Dopyt |
| 138 | Tesnenie okienka | 5592-30-1154 | Dopyt |
| 139 | Okienko | 5592-30-1152 | Dopyt |
| 140 | Skrutka M 5x14 ČSN 02 1103.15 | 902 1103 062 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
Otázky k výberu dielov
Ako nájdem konkrétny diel v tejto zostave?
V prehľade „Skriňa navijaka a upevnenie“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Zostava skrine“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.
Ako vybrať správne vyhotovenie dielu?
Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.
Ako odošlem dopyt na vybraný diel?
Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
