Prevodová skriňa LKT – katalóg dielov



← Katalóg dielov LKT

Zostava 5007-14-9000

Vyberte diel priamo na nákrese alebo v zozname pod ním. Zelená plocha otvára produkt, oranžová odkaz na dopyt.

Ak jeden nákres znázorňuje viac variantov rovnakého dielu, kliknutím otvoríte ich výber pod obrázkom. Pri dopyte uveďte názov zostavy, pozíciu a katalógové číslo. Formulár tieto údaje automaticky nepreberá.

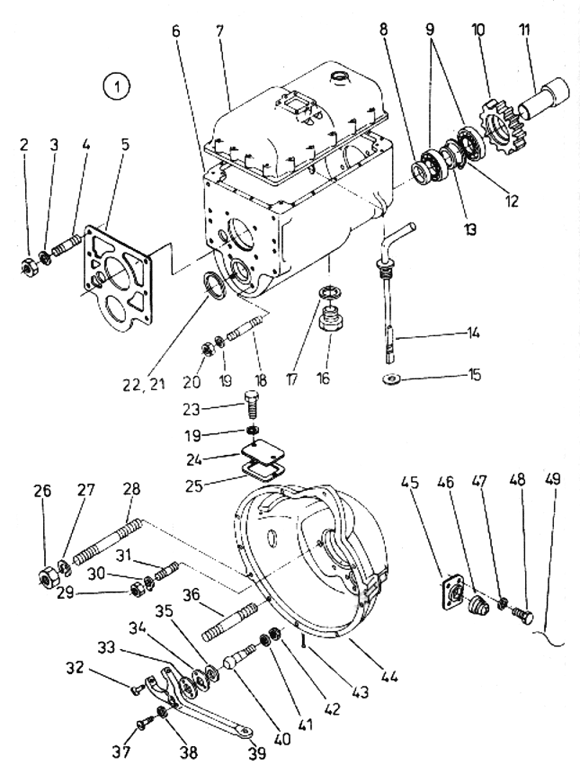

Skriňa, spojková skriňa a príslušenstvo

Výber variantu z jedného spoločného nákresu
  • Pozícia 21 – Regulačná príložka s=0,1 – 501-14-1075.0 — Dopyt
  • Pozícia 22 – Regulačná príložka s=0,3 – 501-14-1076.0 — Dopyt
Pozícia Diel a katalógové číslo Výber
1 Prevodová skriňa úplná 2-163
5007-14-9000		 Dopyt
2 Matica M 12 ČSN 02 1401.55
902 1401 130		 Dopyt
3 Podložka 12 ČSN 02 1740.05
902 1740 125		 Dopyt
4 Skrutka M 12x28 ČSN 02 1176.55
Katalógové číslo overíme na dopyt		 Dopyt
5 Tesnenie
5575-14-1014		 Dopyt
6 Skriňa prevodovky
5575-14-1002		 Dopyt
7 Veko prevodovej skrine
5575-14-1006		 Dopyt
8 Rozperný krúžok
501-14-1053.0		 Dopyt
9 Ložisko 6006 ČSN 02 4630
902 4630 038		 Dopyt
10 Ozubené koleso spiatočky
501-14-1014.0		 Dopyt
11 Čap spiatočky
501-14-1034.0		 Dopyt
12 Poistný krúžok 55 ČSN 02 2931
902 2931 055		 Dopyt
13 Dištančný krúžok
501-14-1058.0		 Dopyt
14 Mierka oleja
5575-14-9101		 Dopyt
15 Tesniaci krúžok 10x14
902 9310 062		 Dopyt
16 Zátka M 30x1,5 ČSN 02 1914.15
902 1914 304		 Dopyt
17 Tesniaci krúžok 30x36
902 9310 353		 Dopyt
18 Skrutka M 8x35 ČSN 02 1176.55
902 1176 185		 Dopyt
19 Podložka 8 ČSN 02 1740.05
902 1740 085		 Dopyt
20 Matica M 8 ČSN 02 1401.25
902 1401 086		 Dopyt
21 Regulačná príložka s=0,1
501-14-1075.0		 Dopyt
22 Regulačná príložka s=0,3
501-14-1076.0		 Dopyt
23 Skrutka M 8x22 ČSN 02 1207.25
902 1207 225		 Dopyt
24 Kryt
5592-14-1002		 Dopyt
25 Tesnenie
5592-14-1003		 Dopyt
26 Matica M 14 ČSN 02 1401.25
902 1401 154		 Dopyt
27 Podložka 14 ČSN 02 1740.05
902 1740 145		 Dopyt
28 Skrutka M 14x80 ČSN 01 1176.25
902 1176 461		 Dopyt
29 Matica M 6 ČSN 02 1403.25
902 1403 063		 Dopyt
30 Podložka 6,4 ČSN 02 1751.05
902 1751 065		 Dopyt
31 Skrutka M 6x20 ČSN 02 1176.55
902 1176 111		 Dopyt
32 Čap
501-12-1003.0		 Dopyt
33 Vymedzovacia podložka
501-12-1014.0		 Dopyt
34 Oporná doštička
501-12-1009.0		 Dopyt
35 Tesnenie
501-12-1016.0		 Dopyt
36 Skrutka M 14x70 ČSN 02 1176.25
902 1176 456		 Dopyt
37 Skrutka M 4x18 ČSN 02 1131.25
902 1131 243		 Dopyt
38 Podložka 4 ČSN 02 1740.05
902 1740 045		 Dopyt
39 Páka spojky
5592-14-1000		 Dopyt
40 Guľový čap
501-12-1007.0		 Dopyt
41 Podložka B 13
902 1702 131		 Dopyt
42 Matica M 12x1,25 ČSN 02 1412.25
902 1412 121		 Dopyt
43 Závlačka 3,2x25
902 1781 196		 Dopyt
44 Spojková skriňa
5592-14-1001		 Dopyt
45 Veko
5575-14-9010		 Dopyt
46 Protiprašná manžeta
501-12-1017.0		 Dopyt
47 Podložka 5 ČSN 02 1740.05
902 1740 055		 Dopyt
48 Skrutka M 5x14 ČSN 02 1103.15
902 1103 062		 Dopyt
49 Viazací drôt 1,25 ČSN 42 6410.5
942 6410 113		 Dopyt

Späť na výber nákresu

Hnací hriadeľ a synchronizácia

Výber variantu z jedného spoločného nákresu
  • Pozícia 62 – Regulačná podložka s=0,3 – 501-14-1073.0 — Dopyt
  • Pozícia 63 – Regulačná podložka s=0,1 – 501-14-1074.0 — Dopyt
Výber variantu z jedného spoločného nákresu
  • Pozícia 68 – Regulačná príložka s=0,1 – 501-14-1079 — Dopyt
  • Pozícia 69 – Regulačná príložka s=0,3 – 501-14-1080 — Dopyt
  • Pozícia 70 – Regulačná príložka s=0,5 – 501-14-1081 — Dopyt
  • Pozícia 71 – Regulačná príložka s=0,10 – 501-14-1082 — Dopyt
Pozícia Diel a katalógové číslo Výber
44 Spojková skriňa
5592-14-1001		 Dopyt
49 Viazací drôt 1,25 ČSN 42 6410.5
942 6410 113		 Dopyt
50 Hlavica KM 8x1 ČSN 02 7421
902 7421 085		 Dopyt
51 Prípojka
5575-14-1178		 Dopyt
52 Podložka 16 ČSN 02 1740.05
902 1740 165		 Dopyt
53 Hadica
5575-14-1029		 Dopyt
54 Prípojka
501-12-1010.0		 Dopyt
55 Tesniaci krúžok 8x12 ČSN 02 9310.3
902 9310 047		 Dopyt
56 Vypínacie ložisko
5592-14-9100		 Dopyt
57 Vysúvací náboj
5575-14-1030		 Dopyt
58 Vodiaca príruba
501-12-1002.0		 Dopyt
59 Gufero GP 40x62x12 ČSN 02 9401.2
902 9401 354		 Dopyt
60 Matica KM 11
902 3630 011		 Dopyt
61 Poisťovacia podložka MB-11
902 3640 011		 Dopyt
62 Regulačná podložka s=0,3
501-14-1073.0		 Dopyt
63 Regulačná podložka s=0,1
501-14-1074.0		 Dopyt
64 Poistný krúžok 120 ČSN 02 3648
902 3648 120		 Dopyt
65 Ložisko 6311 N ČSN 02 4640
902 4640 283		 Dopyt
66 Hnací hriadeľ
5592-14-1017		 Dopyt
67 Ihlové ložisko INA 40x45x27
902 9999 454		 Dopyt
68 Regulačná príložka s=0,1
501-14-1079		 Dopyt
69 Regulačná príložka s=0,3
501-14-1080		 Dopyt
70 Regulačná príložka s=0,5
501-14-1081		 Dopyt
71 Regulačná príložka s=0,10
501-14-1082		 Dopyt
72 Vnútorný kužeľ pre V. rýchlosť
501-14-1025.0		 Dopyt
73 Kameň
501-14-1038.0		 Dopyt
74 Guľka 7-100 ČSN 02 3680
902 3680 277		 Dopyt
75 Pružina
5592-23-1074		 Dopyt
76 Ihlové ložisko K 65x73x30 F
902 9999 455		 Dopyt
77 Vonkajší krúžok
501-14-1030.1		 Dopyt
78 Zaisťovací segment
501-14-1063.0		 Dopyt
79 Jadro synchronizácie IV. a V. rýchlosti
501-14-1023.0		 Dopyt
80 Objímka
501-14-1031.0		 Dopyt
81 Vnútorný kužeľ II., III. a IV. rýchlosti
501-14-1024.0		 Dopyt
82 Krúžok
5575-14-2001		 Dopyt
83 Krúžok kolieska
501-14-1061.0		 Dopyt
84 Hnané koleso IV. rýchlosti
501-14-1012.0		 Otvoriť produkt
85 Krúžok
501-14-1055.0		 Dopyt
86 Hnané koleso III. rýchlosti
501-14-1011.0		 Otvoriť produkt
87 Jadro synchronizácie II. a III. rýchlosti
501-14-1022.0		 Dopyt

Späť na výber nákresu

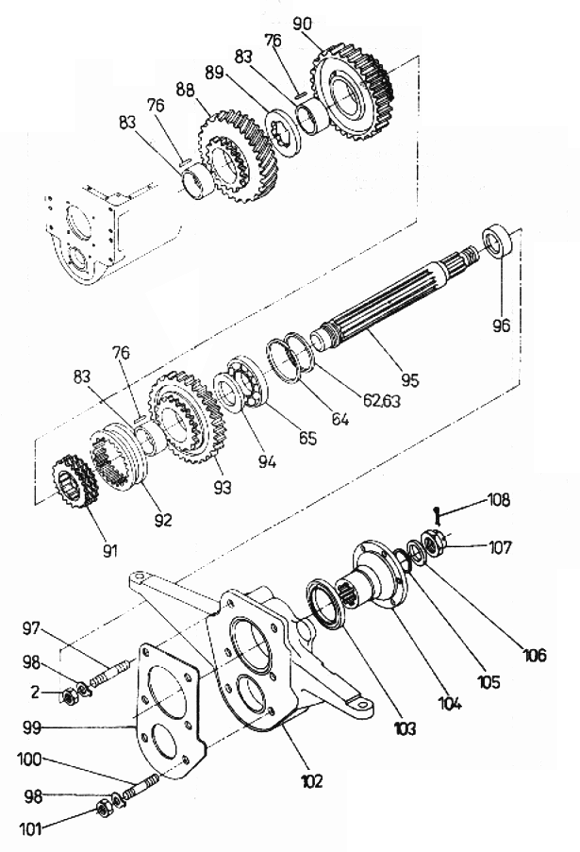

Hnaný hriadeľ a ozubené kolesá

Výber variantu z jedného spoločného nákresu
  • Pozícia 62 – Regulačná podložka s=0,3 – 501-14-1073.0 — Dopyt
  • Pozícia 63 – Regulačná podložka s=0,1 – 501-14-1074.0 — Dopyt
Pozícia Diel a katalógové číslo Výber
2 Matica M 12 ČSN 02 1401.55
902 1401 130		 Dopyt
6 Skriňa prevodovky
5575-14-1002		 Dopyt
62 Regulačná podložka s=0,3
501-14-1073.0		 Dopyt
63 Regulačná podložka s=0,1
501-14-1074.0		 Dopyt
64 Poistný krúžok 120 ČSN 02 3648
902 3648 120		 Dopyt
65 Ložisko 6311 N ČSN 02 4640
902 4640 283		 Dopyt
76 Ihlové ložisko K 65x73x30 F
902 9999 455		 Dopyt
83 Krúžok kolieska
501-14-1061.0		 Dopyt
88 Hnané koleso II. rýchlosti
501-14-1010.0		 Dopyt
89 Krúžok
501-14-1056.0		 Otvoriť produkt
90 Hnané koleso I. rýchlosti
501-14-1009.0		 Dopyt
91 Jadro spojky
501-14-1033.0		 Dopyt
92 Objímka spojky
501-14-1032.0		 Dopyt
93 Hnané koleso spiatočky
501-14-1013.0		 Dopyt
94 Krúžok
501-14-1057.0		 Dopyt
95 Hnaný hriadeľ
501-14-1002.0		 Dopyt
96 Rozperná rúrka
501-14-1072.0		 Dopyt
97 Skrutka M 12x40 ČSN 02 1176.55
902 1176 382		 Dopyt
98 Podložka 13 ČSN 02 1753.05
902 1753 134		 Dopyt
99 Tesnenie
5575-14-1025		 Dopyt
100 Skrutka M 12x35 ČSN 02 1176.50
902 1176 379		 Dopyt
101 Matica M 12 ČSN 02 1403.55
902 1403 126		 Dopyt
102 Zadné veko
5592-14-1007		 Dopyt
103 Gufero GP 65x90x13 ČSN 02 9401.2
Katalógové číslo overíme na dopyt		 Dopyt
104 Drážkový unášač
5592-14-1008		 Dopyt
105 Krúžok 40x2 ČSN 02 9281.2
Katalógové číslo overíme na dopyt		 Dopyt
106 Podložka
501-14-1068.0		 Dopyt
107 Matica M 24x1,5 ČSN 1412.25
902 1412 216		 Dopyt
108 Závlačka 5x45 ČSN 02 1781.05
902 1781 303		 Dopyt

Späť na výber nákresu

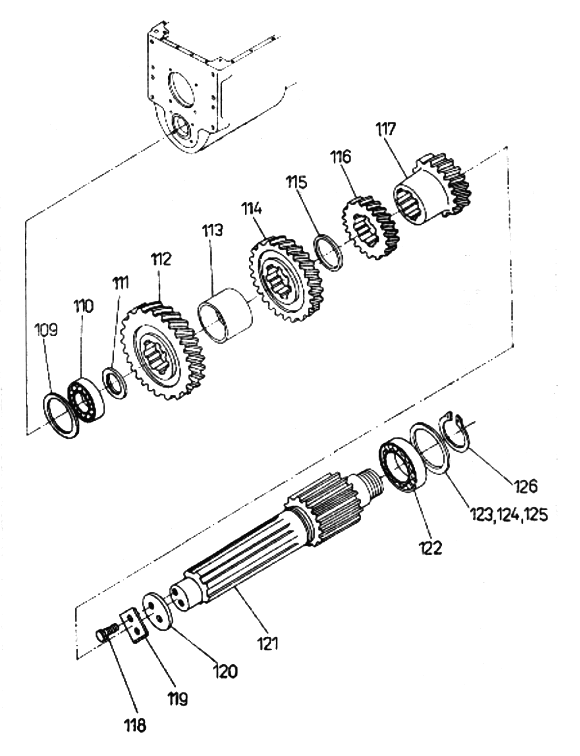

Predlohový hriadeľ

Výber variantu z jedného spoločného nákresu
  • Pozícia 123 – Regulačná príložka s=0,22 – 501-14-1086.0 — Dopyt
  • Pozícia 124 – Regulačná príložka s=0,1 – 501-14-1087.0 — Dopyt
  • Pozícia 125 – Regulačná príložka s=0,5 – 501-14-1088.0 — Dopyt
Pozícia Diel a katalógové číslo Výber
6 Skriňa prevodovky
5575-14-1002		 Dopyt
109 Poisťovací krúžok 90 ČSN 02 3648
902 3648 090		 Dopyt
110 Ložisko 6308 N ČSN 02 4640
902 4640 281		 Dopyt
111 Oporný krúžok
501-14-1064.0		 Dopyt
112 Koleso stáleho záberu hnané
501-14-1008.0		 Dopyt
113 Rozperná rúrka
501-14-1051.0		 Dopyt
114 Koleso IV. rýchlosti na predlohovom hriadeli
501-14-1007.0		 Dopyt
115 Rozperný krúžok
501-14-1054.0		 Dopyt
116 Koleso III. rýchlosti na predlohovom hriadeli
501-14-1006.0		 Dopyt
117 Koleso II. rýchlosti na predlohovom hriadeli
501-14-1005.1		 Dopyt
118 Skrutka M 10x25 ČSN 02 1207.52
902 1207 315		 Dopyt
119 Poistný plech
501-14-1065.0		 Dopyt
120 Príložka
501-14-1067.0		 Dopyt
121 Predlohový hriadeľ
5575-14-1008		 Dopyt
122 Valivé ložisko NJ 2208 ČSN 02 4670
902 4670 534		 Dopyt
123 Regulačná príložka s=0,22
501-14-1086.0		 Dopyt
124 Regulačná príložka s=0,1
501-14-1087.0		 Dopyt
125 Regulačná príložka s=0,5
501-14-1088.0		 Dopyt
126 Poistný krúžok 40 ČSN 02 2930
902 2930 040		 Dopyt

Späť na výber nákresu

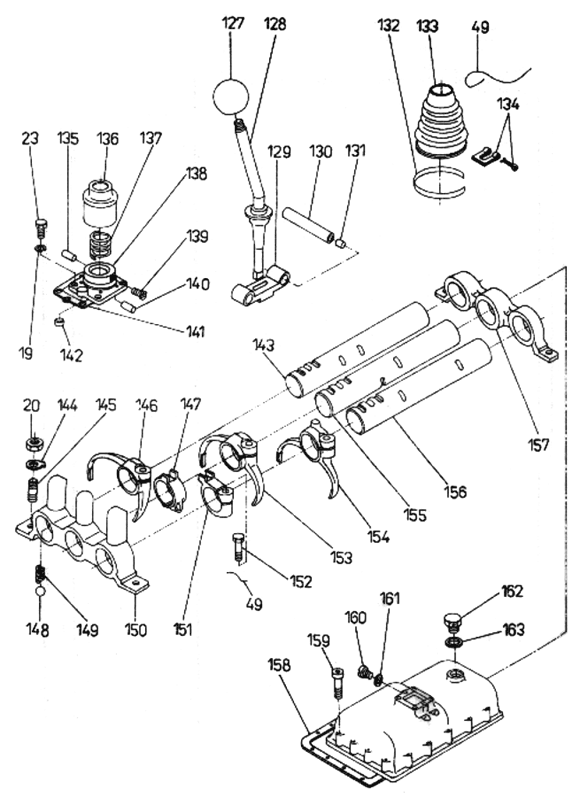

Radenie a horné veko

Pozícia Diel a katalógové číslo Výber
7 Veko prevodovej skrine
5575-14-1006		 Dopyt
19 Podložka 8 ČSN 02 1740.05
902 1740 085		 Dopyt
20 Matica M 8 ČSN 02 1401.25
902 1401 086		 Dopyt
23 Skrutka M 8x22 ČSN 02 1207.25
902 1207 225		 Dopyt
49 Viazací drôt 1,25 ČSN 42 6410.5
942 6410 113		 Dopyt
127 Guľa 40 ČSN 02 5181.24
902 5181 402		 Dopyt
128 Páka radenia
5007-14-9100		 Dopyt
129 Aretačný kameň
5575-14-1039		 Dopyt
130 Čap
501-14-1035.0		 Dopyt
131 Gumový doraz
501-14-1036.0		 Dopyt
132 Páska 5x360 ČSN 02 2757
902 2757 053		 Dopyt
133 Prachovka
5592-14-9003		 Dopyt
134 Spona 5 ČSN 02 2751.5
902 2751 055		 Dopyt
135 Kolík
5592-14-1009		 Dopyt
136 Kryt úplný
5592-14-1021		 Dopyt
137 Pružina
5592-14-1006		 Dopyt
138 Teleso
5592-14-1020		 Dopyt
139 Skrutka BM 5x8 ČSN 02 1151.25
902 1151 249		 Dopyt
140 Kolík 6x14 ČSN 02 2150.2
902 2150 430		 Dopyt
141 Tesnenie
501-14-1070.0		 Dopyt
142 Čap
5575-14-1026		 Dopyt
143 Tyč zasúvacej vidlice IV. a V. rýchlosti
501-14-1017.0		 Dopyt
144 Podložka 8x4 ČSN 02 1751.02
902 1751 082		 Dopyt
145 Skrutka M 8x20 ČSN 02 1176.25
902 1176 165		 Dopyt
146 Zasúvacia vidlica IV. a V. rýchlosti
501-14-1020.0		 Dopyt
147 Náboj radenia
501-14-1029.0		 Dopyt
148 Poistná guľka 13-100 ČSN 02 3680
902 3680 420		 Dopyt
149 Pružina poistnej guľky
501-14-1041.0		 Dopyt
150 Predný držiak vodiacich tyčí
501-14-1027.0		 Dopyt
151 Náboj radenia
501-14-1028.0		 Dopyt
152 Skrutka M 10x30 ČSN 02 1205.52
902 1205 101		 Dopyt
153 Zasúvacia vidlica II. a III. rýchlosti
501-14-1019.0		 Dopyt
154 Zasúvacia vidlica I. rýchlosti a spiatočky
501-14-1018.0		 Dopyt
155 Tyč zasúvacej vidlice II. a III. rýchlosti
501-14-1016.0		 Dopyt
156 Tyč zasúvacej vidlice I. rýchlosti
501-14-1015.0		 Dopyt
157 Zadný držiak vodiacich tyčí
501-14-1026.0		 Dopyt
158 Tesnenie horného veka
501-14-1069.0		 Dopyt
159 Skrutka M 8x40 ČSN 02 1143.55
902 1143 114		 Dopyt
160 Zátka
501-14-1037.0		 Dopyt
161 Tesniaci krúžok 14x18
902 9310 123		 Dopyt
162 Zátka
5575-14-1031		 Dopyt
163 Tesniaci krúžok 20x24
902 9310 202		 Dopyt

Späť na výber nákresu
