Kúrenie
← Rámy a kabína – výber zostavy · Katalóg dielov LKT
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Kúrenie

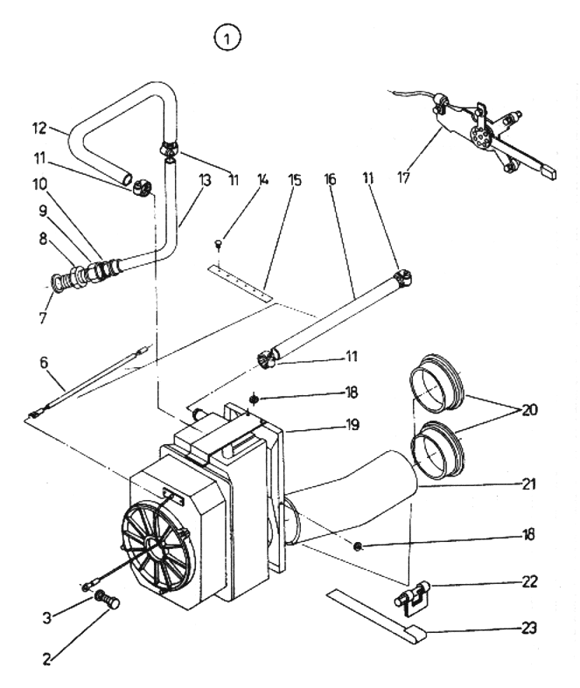

Kúrenie – nákres 1 z 2
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Kúrenie 2-44 | 5007-59-9000 | Dopyt |
| 2 | Skrutka M 6x10 ČSN 1103.15 | 902 1103 107 | Dopyt |
| 3 | Podložka 6,4 ČSN 02 1702.15 | 902 1702 069 | Dopyt |
| 6 | Vodič 15-3 | 5007-59-9104 | Dopyt |
| 7 | Tesniaci krúžok 22x27 | 902 9310 238 | Dopyt |
| 8 | Dvojité hrdlo M 22x1,5 | 5577-40-0023 | Dopyt |
| 9 | Matica 13 ČSN 13 7952.22 | 913 7952 136 | Dopyt |
| 10 | Tesniaci krúžok 16x20 | 902 9310 138 | Dopyt |
| 11 | Kovová hadicová spona 1 a | 5592-40-0043 | Dopyt |
| 12 | Hadica | 5007-59-0003 | Dopyt |
| 13 | Rúrka | 5007-59-9102 | Dopyt |
| 14 | Gombík 12 ONL 3451.1 | 931 9999 020 | Dopyt |
| 15 | Dierovaná páska l=0,4 m NOVOPLAST PND 5-325-82 | 934 9999 558 | Dopyt |
| 16 | Hadica | 5007-59-0002 | Dopyt |
| 17 | Páčka vodného ventilu-úprava | 5592-59-9009 | Dopyt |
| 18 | Podložka 4,3 ČSN 02 1702.15 | 902 1702 046 | Dopyt |
| 19 | Zberač | 5007-59-9101 | Dopyt |
| 20 | Ofukovač | 5592-59-0027 | Dopyt |
| 21 | Hadica | 5007-59-0001 | Dopyt |
| 22 | Spona 9 ČSN 02 2753.5 | 902 2753 005 | Dopyt |
| 23 | Páska 9x555 ČSN 02 2757 | 902 2757 096 | Dopyt |

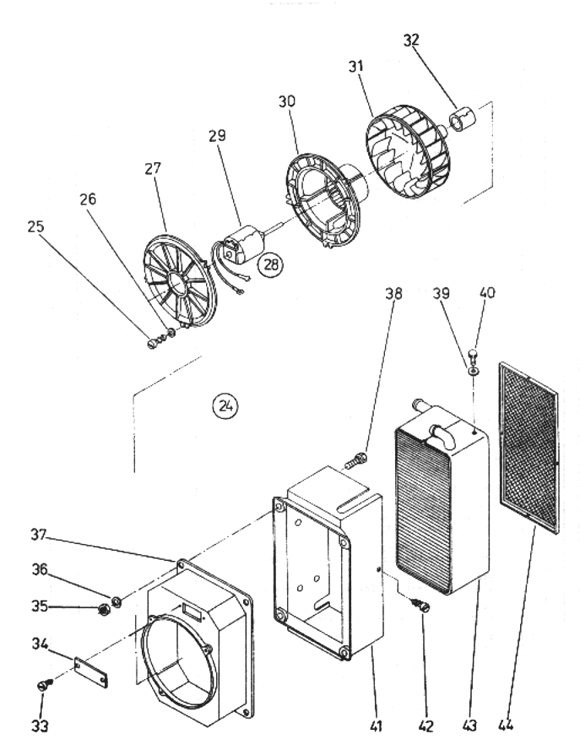

Kúrenie – nákres 2 z 2
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 24 | Kúrenie-úprava 25-44 | 5592-59-9218 | Dopyt |
| 25 | Skrutka 3x12 ČSN 02 1232.05 | 902 1232 012 | Dopyt |
| 26 | Podložka 3,2 ČSN 02 1702.15 | 902 1702 037 | Dopyt |
| 27 | Mriežka | 443 962 533 007 | Dopyt |
| 28 | Držiak s elektromotorom 29-32 | 443 960 520 206 | Dopyt |
| 29 | Elektromotor 24 V | 443 132 109 024 | Dopyt |
| 30 | Držiak elektromotora | 443 962 633 002 | Dopyt |
| 31 | Obežné koleso | 443 962 603 035 | Dopyt |
| 32 | Poistný krúžok | 443 962 001 652 | Dopyt |
| 33 | Skrutka 3x6 ČSN 02 1232.05 | 902 1232 003 | Dopyt |
| 34 | Doska s odporom | 443 960 522 116 | Dopyt |
| 35 | Matica M 6 ČSN 02 1601.25 | 311 100 101 006 | Dopyt |
| 36 | Podložka 6,4 ČSN 02 1733.05 | 992 733 486 | Dopyt |
| 37 | Veko | 443 964 705 006 | Dopyt |
| 38 | Skrutka M 6x25 ČSN 02 1103.25 | 902 1103 158 | Dopyt |
| 39 | Podložka 4,3 ČSN 02 1702.80 | 311 210 200 043 | Dopyt |
| 40 | Skrutka BM 4x8 ČSN 02 1161.25 | 902 1161 360 | Dopyt |
| 41 | Úplný plášť | 443 960 522 118 | Dopyt |
| 42 | Skrutka 4x8 ČSN 02 1232.05 | 309 332 140 408 | Dopyt |
| 43 | Vykurovacie teleso úplné | 443 960 524 069 | Dopyt |
| 44 | Kryt úplný | 443 960 521 921 | Dopyt |
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
