Príslušenstvo kabíny
← Rámy a kabína – výber zostavy · Katalóg dielov LKT
Príslušenstvo kabíny LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Príslušenstvo kabíny; Rozhrňovač ľavý; Rozhrňovač pravý; Tesnenie.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

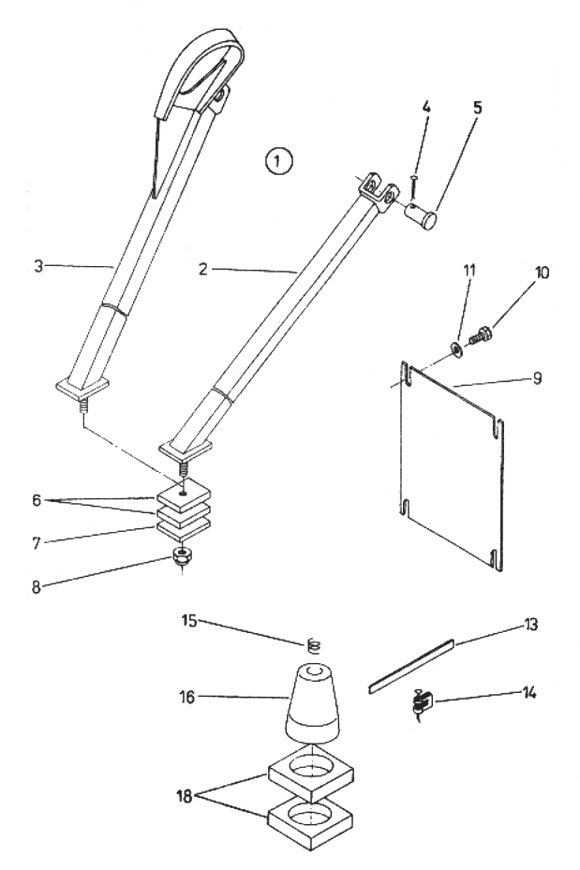

Príslušenstvo kabíny
Príslušenstvo kabíny
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Príslušenstvo kabíny 2-18 | 5007-48-9001 | Dopyt |
| 2 | Rozhrňovač ľavý | 5007-48-9106 | Dopyt |
| 3 | Rozhrňovač pravý | 5007-48-9111 | Dopyt |
| 4 | Závlačka 6,3x36 ČSN 02 1781.05 | 902 1781 345 | Dopyt |
| 5 | Čap | 5592-48-0110 | Dopyt |
| 6 | Tesnenie | 5592-48-0109 | Dopyt |
| 7 | Podložka | 5592-48-0107 | Dopyt |
| 8 | Matica M 12 ČSN 02 1492.25 | 902 1492 125 | Dopyt |
| 9 | Kryt | 5007-48-0149 | Dopyt |
| 10 | Skrutka M 6x14 ČSN 02 1103.25 | 902 1103 123 | Dopyt |
| 11 | Podložka 6,6 ČSN 02 1727.15 | 902 1727 061 | Dopyt |
| 13 | Páska 9x750 ČSN 02 2757 | 902 2757 099 | Dopyt |
| 14 | Spona 9 ČSN 02 2751.5 | 902 2751 095 | Dopyt |
| 15 | Viazací drôt D 1,25 l=0,08 m | 942 640 113 | Dopyt |
| 16 | Manžeta | 5592-48-9238 | Dopyt |
| 18 | Výplň | 5007-48-0074 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
Otázky k výberu dielov
Ako nájdem konkrétny diel v tejto zostave?
V prehľade „Príslušenstvo kabíny“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Príslušenstvo kabíny“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.
Ako vybrať správne vyhotovenie dielu?
Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.
Ako odošlem dopyt na vybraný diel?
Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
