Rám

← Rámy a kabína – výber zostavy · Katalóg dielov LKT

Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.

Rám

Rám – nákres 1 z 3

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
1 Rám 2-58 5007-33-9000 Dopyt
2 Predný rám úplný 3-16 5592-33-9100 Dopyt
3 Teleso predného rámu 4 5592-33-9101 Dopyt
4 Čap úplný 5575-33-9320 Dopyt
5 Objímka 5575-33-0001 Dopyt
6 Zadný kryt 5592-33-9125 Dopyt
7 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
8 Skrutka M 10x20 ČSN 02 1103.25 902 1103 362 Dopyt
9 Skrutka M 10x55 ČSN 02 1101.55 902 1101 255 Dopyt
10 Podložka 12 ČSN 02 1740.05 902 1740 125 Dopyt
11 Skrutka M 12x20 ČSN 02 1103.55 902 1103 396 Dopyt
12 Stupačka pevná 5592-33-9111 Dopyt
13 Stupačka pohyblivá 5007-33-9250 Dopyt
14 Doraz 5592-33-0035 Dopyt
15 Podložka REMPO 84 503 902 9999 261 Dopyt
16 Skrutka BM 6x14 ČSN 02 1151.25 902 1151 351 Dopyt
17 Poistka 5575-33-0008 Dopyt
18 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
19 Skrutka M 10x20 ČSN 02 1103.25 902 1103 362 Dopyt
20 Hlavica KN 10x1 ČSN 02 7421 902 7421 103 Dopyt
21 Spodný čap lomenia 5592-33-0228 Dopyt
22 Krúžok 60x50 ČSN 02 9280.2 902 9280 322 Dopyt
23 Puzdro 5060 KU 902 9999 956 Dopyt
24 Čap lomenia 5592-33-0227 Otvoriť produkt
25 Kolík 4x16 ČSN 02 2150.2 902 2150 310 Dopyt
26 Krúžok 110x5 ČSN 02 9281.2 902 9281 363 Dopyt
27 Axiálny krúžok 5592-33-0224 Dopyt
28 Podložka 501-33-1006.0 Dopyt
29 Matica M 36x3 ČSN 02 1403.25 902 1403 371 Dopyt

↑ Späť na výber zostavy

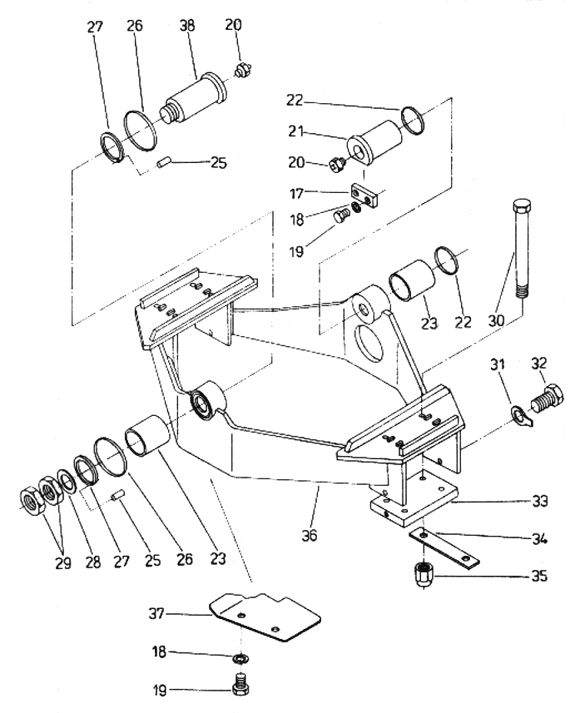

Rám – nákres 2 z 3

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
17 Poistka 5575-33-0008 Dopyt
18 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
19 Skrutka M 10x20 ČSN 02 1103.25 902 1103 362 Dopyt
20 Hlavica KN 10x1 ČSN 02 7421 902 7421 103 Dopyt
21 Spodný čap lomenia 5592-33-0228 Dopyt
22 Krúžok 60x50 ČSN 02 9280.2 902 9280 322 Dopyt
23 Puzdro 5060 KU 902 9999 956 Dopyt
25 Kolík 4x16 ČSN 02 2150.2 902 2150 310 Dopyt
26 Krúžok 110x5 ČSN 02 9281.2 902 9281 363 Dopyt
27 Axiálny krúžok 5592-33-0224 Dopyt
28 Podložka 501-33-1006.0 Dopyt
29 Matica M 36x3 ČSN 02 1403.25 902 1403 371 Dopyt
30 Skrutka 5592-33-1303 Dopyt
31 Podložka 17 ČSN 02 1751.05 902 1751 175 Dopyt
32 Skrutka M 16x40 ČSN 02 1103.15 902 1103 527 Dopyt
33 Doska 1 5592-33-1301 Dopyt
34 Podložka 5592-33-1302 Dopyt
35 Matica M 24 ČSN 02 1431.25 902 1431 245 Dopyt
36 Teleso kyvného rámu 5592-33-9310 Dopyt
37 Kryt 5592-33-0202 Dopyt
38 Čap nápravy predný 5592-33-0229 Otvoriť produkt

↑ Späť na výber zostavy

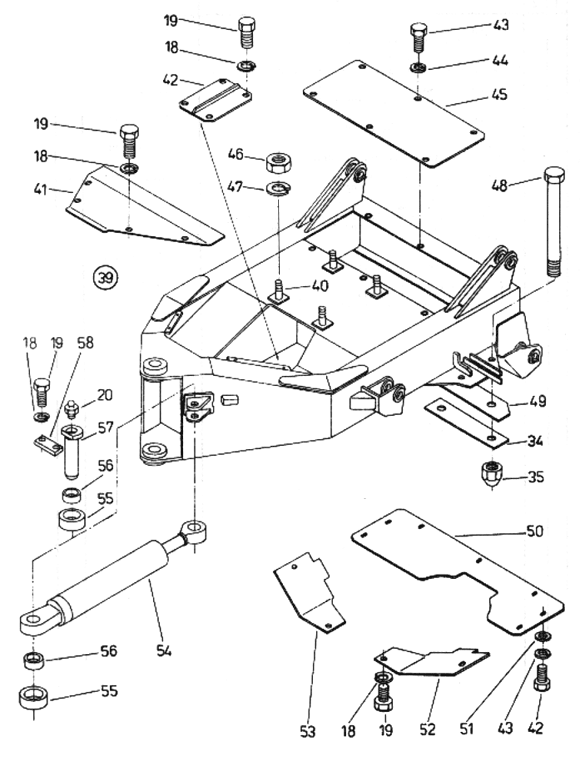

Rám – nákres 3 z 3

Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.

Pozícia Diel Katalógové číslo Výber
18 Podložka 10 ČSN 02 1740.05 902 1740 105 Dopyt
19 Skrutka M 10x20 ČSN 02 1103.25 902 1103 362 Dopyt
20 Hlavica KN 10x1 ČSN 02 7421 902 7421 103 Dopyt
34 Podložka 5592-33-1302 Dopyt
35 Matica M 24 ČSN 02 1431.25 902 1431 245 Dopyt
39 Teleso zadného rámu 40 5007-33-9201 Dopyt
40 Skrutka M 30x80 ČSN 02 1101.55 902 1101 856 Dopyt
41 Kryt 5592-33-0105 Dopyt
42 Kryt 5592-33-9226 Dopyt
43 Skrutka M 8x20 ČSN 02 1103.25 902 1103 222 Dopyt
44 Podložka 8 ČSN 02 1740.05 902 1740 085 Dopyt
45 Kryt horný 5007-33-0031 Dopyt
46 Matica M 30 ČSN 02 1401.25 902 1401 357 Dopyt
47 Podložka 30 ČSN 02 1740.05 902 1740 305 Dopyt
48 Skrutka 5592-33-0200 Dopyt
49 Podložka 5592-33-0201 Dopyt
50 Kryt spodný 5007-33-0032 Dopyt
51 Podložka 8,4 ČSN 02 1702.15 902 1702 089 Dopyt
52 Kryt 5592-33-0203 Dopyt
53 Kryt 2 5007-33-0033 Dopyt
54 Priamočiary hydromotor HV 100/50/320 121111 927 9999 118 Dopyt
55 Tesnenie 5592-35-0050 Dopyt
56 Rozperka 501-35-1002.0 Dopyt
57 Čap 5592-33-0116 Otvoriť produkt
58 Prídržka 50 501-33-1001.0 Dopyt

↑ Späť na výber zostavy

Ako vybrať diel

  1. Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.

  2. Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.

  3. Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.

  4. Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.

  5. Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.

  6. Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.



Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
