Rampovacia radlica
← Rámy a kabína – výber zostavy · Katalóg dielov LKT
Rampovacia radlica LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Rampovacia radlica; Radlica; Tesnenie; Rozperka.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

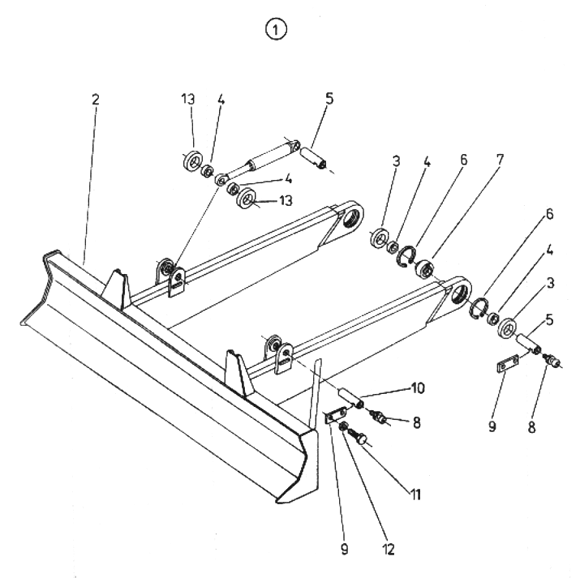

Rampovacia radlica
Rampovacia radlica
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Rampovacia radlica 2-13 | 5592-35-9000 | Dopyt |
| 2 | Radlica | 5592-35-9100 | Dopyt |
| 3 | Tesnenie | 5592-35-0050 | Dopyt |
| 4 | Rozperka | 501-35-1002.0 | Dopyt |
| 5 | Čap | 5592-35-0007 | Dopyt |
| 6 | Poistný krúžok 62 ČSN 02 2931 | 902 2931 062 | Dopyt |
| 7 | Ložisko 40 vyhot. 2 ČSN 02 3515 | 902 3515 130 | Dopyt |
| 8 | Hlavica KM 10x1 ČSN 02 7421 | 902 7421 103 | Dopyt |
| 9 | Poistka | 5592-35-0030 | Dopyt |
| 10 | Čap | 5592-35-0008 | Dopyt |
| 11 | Skrutka M 8x20 | 902 1103 222 | Dopyt |
| 12 | Podložka 8 ČSN 02 1740.05 | 902 1740 085 | Dopyt |
| 13 | Tesnenie | 501-35-1000.0 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
