Sedadlo
← Rámy a kabína – výber zostavy · Katalóg dielov LKT
Sedadlo LKT: 1 technický nákres a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Sedadlo úplné; Tlmič; Poistka; Prítlačná pružina.
Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.
Pri spoločnej ploche vyberte požadovanú pozíciu zo zoznamu.
Ako vybrať diel
-
Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
-
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
-
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
-
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
-
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
-
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.
Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.
Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.
Sedadlo

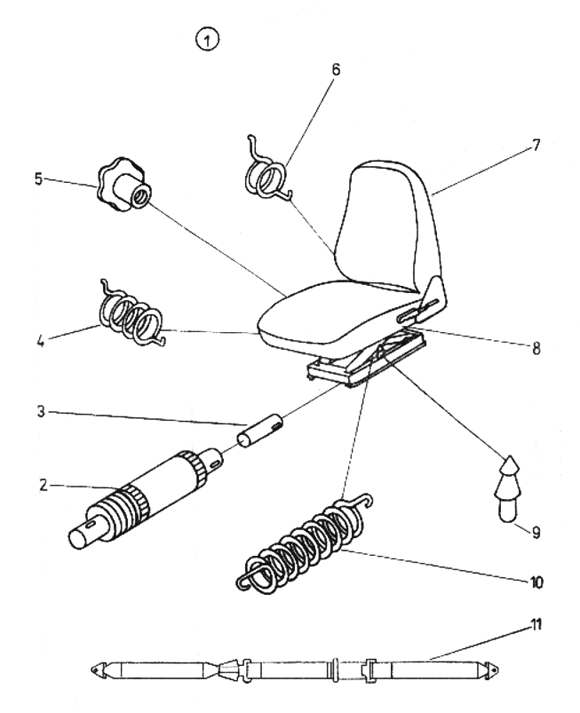

Sedadlo
Celé zostavy a doplnkové pozície nájdete tiež v zozname. Opakované zobrazenia toho istého dielu používajú rovnakú pozíciu.
| Pozícia | Diel | Katalógové číslo | Výber |
|---|---|---|---|
| 1 | Sedadlo úplné 2-11 | 5592-43-9001 | Dopyt |
| 2 | Tlmič | 80 | Dopyt |
| 3 | Poistka | 90 | Dopyt |
| 4 | Prítlačná pružina | 60 | Dopyt |
| 5 | Poistná matica | 100 | Dopyt |
| 6 | Poistná pružina | 40 | Dopyt |
| 7 | Opierka | 160 | Dopyt |
| 8 | Sedadlo | 150 | Dopyt |
| 9 | Gumový doraz | 140 | Dopyt |
| 10 | Pružina | 70 | Dopyt |
| 11 | Bezpečnostný pás | 840 | Dopyt |
Vyhotovenie porovnajte podľa katalógového čísla. Viaceré čísla pri jednej pozícii sú uvedené podľa zdrojového katalógu; vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť.
