Rozvodovka LKT – katalóg dielov 5007-23-9000

Rozvodovka LKT 5007-23-9000: 5 technických nákresov a textové zoznamy dielov s pozíciami a katalógovými číslami. V zoznamoch nájdete napríklad tieto položky: Vstupný hriadeľ; Krúžok 55x45 ČSN 02 9280.2; Tesnenie; Gufero GP 72x100x13 ČSN 02 9401.0.

Diel vyhľadajte podľa pozície v nákrese a porovnajte jeho označenie s údajmi v zozname. Ak si nie ste istí vyhotovením, do dopytu doplňte model traktora a dostupné označenie pôvodného dielu alebo zostavy.

ko vybrať diel

Vyberte skupinu a zostavu. Diel nájdite v nákrese alebo v zozname pod ním.
Zelená plocha otvorí produktovú kartu, kde môžete diel objednať.
Oranžová plocha umožní zadať počet kusov a zvoliť Pridať do dopytu. Pri spoločnom nákrese viacerých variantov najprv vyberte požadovaný diel.
Pokračujte vo výbere — do jedného dopytu môžete pridať diely z rôznych skupín katalógu.
Otvorte Môj dopyt, skontrolujte diely a množstvá a zvoľte Prejsť na spoločný dopyt.
Údaje o dieloch sa automaticky doplnia do správy. Doplňte model traktora, meno a e-mail a odošlite formulár.

Ak potrebujete iba jeden diel, môžete zvoliť Dopytovať iba tento diel.

Výber zostáva uložený v tomto prehliadači aj po odoslaní. Pred ďalším dopytom ho môžete upraviť alebo vymazať cez Môj dopyt.

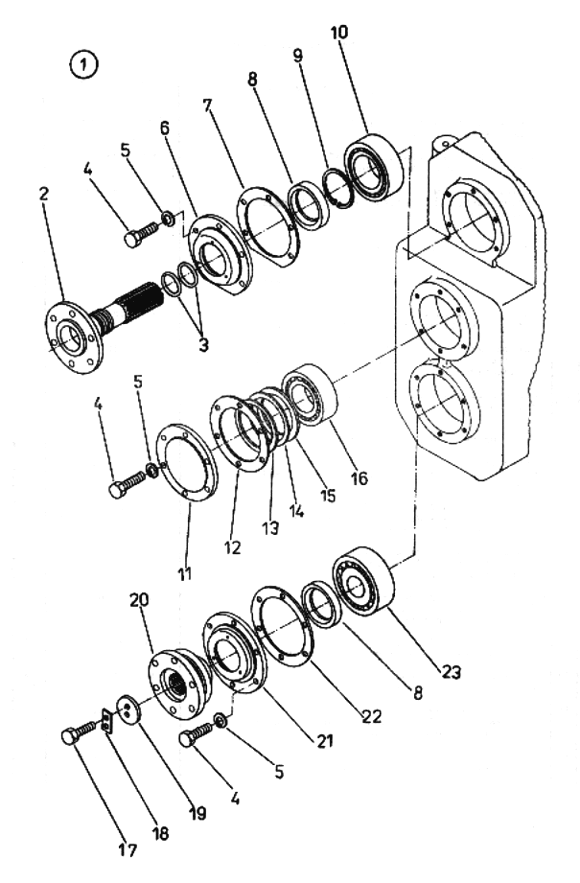

Vstupný hriadeľ, veká a príruby

Pozícia	Diel a katalógové číslo	Výber
2	Vstupný hriadeľ 5592-23-1008	Dopyt
3	Krúžok 55x45 ČSN 02 9280.2 902 9280 302	Dopyt
4	Skrutka M 8x20 ČSN 02 1103.55 902 1103 225	Dopyt
5	Podložka 8 ČSN 02 1740.05 902 1740 085	Dopyt
6	Veko 5592-23-1013	Dopyt
7	Tesnenie 5592-23-1033	Dopyt
8	Gufero GP 72x100x13 ČSN 02 9401.0 902 9401 581	Dopyt
9	Poistný krúžok 75 ČSN 02 2930 902 2930 075	Dopyt
10	Ložisko 22 215 ČSN 02 4705 902 4705 109	Dopyt
11	Veko 5592-23-1126	Dopyt
12	Tesnenie 5592-23-1034	Dopyt
13	Vymedzovacia podložka s=0,22 5592-23-1128	Dopyt
14	Vymedzovacia podložka s=0,5 5592-23-1129	Dopyt
15	Vymedzovacia podložka s=0,1 501-23-1021.0	Dopyt
16	Ložisko 32 213 E ČSN 02 4720 902 4720 058	Dopyt
17	Skrutka M 10x25 ČSN 02 1103.55 902 1103 316	Dopyt
18	Poistná podložka 5592-23-1028	Dopyt
19	Veko 5592-23-1018	Dopyt
20	Výstupná príruba 5592-23-1073	Dopyt
21	Veko 5592-23-1015	Dopyt
22	Tesnenie 5592-23-1035	Dopyt
23	Ložisko 6410 ČSN 02 4630 902 4630 130	Dopyt
52	Skriňa * 5592-23-1001	Dopyt

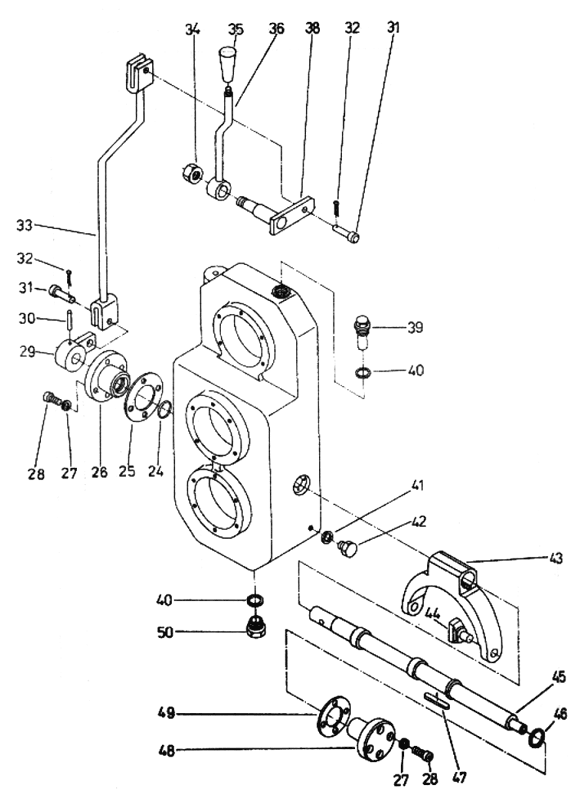

Ovládanie rozvodovky

Pozícia	Diel a katalógové číslo	Výber
24	Krúžok 24x20 ČSN 02 9280.2 902 9280 132	Dopyt
25	Tesnenie 5592-23-1038	Dopyt
26	Puzdro 5592-23-1021	Dopyt
27	Podložka 6 ČSN 02 1740.05 902 1740 065	Dopyt
28	Skrutka M 6x16 ČSN 02 1143.55 902 1143 071	Dopyt
29	Otočný kÍb 5007-23-9005	Dopyt
30	Kolík 6x36 ČSN 02 2150.2 902 2150 480	Dopyt
31	Čap 10x28x24 ČSN 02 2111.00 902 2111 165	Dopyt
32	Závlačka 2,5x18 ČSN 02 1781.05 902 1781 148	Dopyt
33	Ťahadlo úplné 5007-23-9006	Dopyt
34	Matica M 12 ČSN 02 1401.25 902 1401 128	Dopyt
35	Rukoväť 32 ON 02 5182.21 902 5182 321	Dopyt
36	Páka úplná 5007-23-9101	Dopyt
38	Čap úplný 5007-23-9100	Dopyt
39	Zátka 5592-23-9107	Dopyt
40	Tesniaci krúžok 30x36 ČSN 02 9310.2 902 9310 352	Dopyt
41	Tesniaci krúžok 10x14 ČSN 02 9310.2 902 9310 062	Dopyt
42	Zátka M 10x1 ČSN 02 1915.15 902 1915 095	Dopyt
43	Vidlica 5592-23-1026	Dopyt
44	Kameň 5592-23-1027	Dopyt
45	Hriadeľ 5592-23-1011	Dopyt
46	Poistný krúžok 20 ČSN 02 2930 902 2930 022	Dopyt
47	Pero 6h 9x6x40 902 2562 159	Dopyt
48	Puzdro 5592-23-1020	Dopyt
49	Tesnenie 5592-23-1037	Dopyt
50	Zátka BM 30x1,5 ČSN 02 1914.22 902 1914 302	Dopyt
52	Skriňa * 5592-23-1001	Dopyt

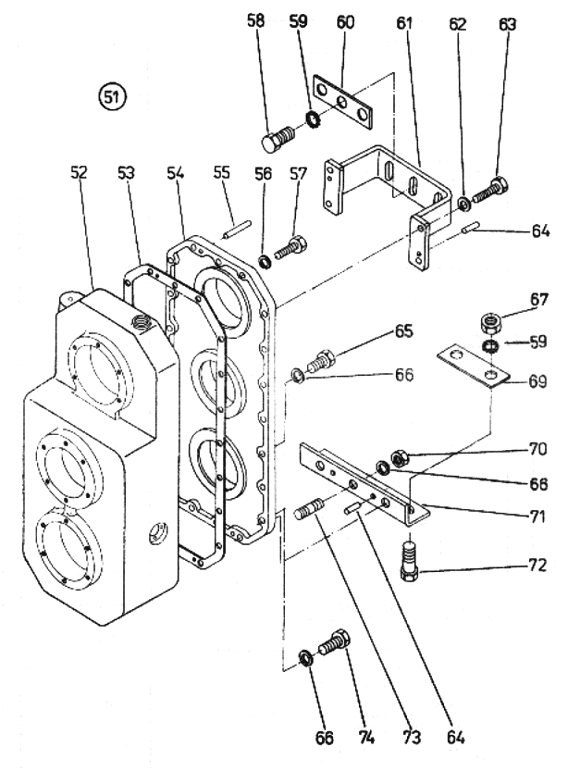

Skriňa a upevnenie rozvodovky

Pozícia	Diel a katalógové číslo	Výber
52	Skriňa * 5592-23-1001	Dopyt
53	Tesnenie 5592-23-1032	Dopyt
54	Veko skrine * 5592-23-1002	Dopyt
55	Kolík 8x30 ČSN 02 2150.2 902 2150 526	Dopyt
56	Podložka 10 ČSN 02 1740.05 902 1740 105	Dopyt
57	Skrutka M 10x35 ČSN 02 1103.35 902 1103 330	Dopyt
58	Skrutka M 16x35 ČSN 02 1103.35 902 1103 520	Dopyt
59	Podložka 17 ČSN 02 1745.05 902 1745 175	Dopyt
60	Podložka 5592-23-1131	Dopyt
61	Konzola horná 5592-23-9130	Dopyt
62	Podložka 10 ČSN 02 1740.05 902 1740 105	Dopyt
63	Skrutka M 10x45 ČSN 02 1103.25 902 1103 352	Dopyt
64	Kolíl 8x16 ČSN 02 2150.2 902 2150 506	Dopyt
65	Skrutka M 12x20 ČSN 02 1103.55 902 1103 396	Dopyt
66	Podložka 12 ČSN 02 1740.05 902 1740 125	Dopyt
67	Matica M 16 ČSN 02 1401.25 902 1401 172	Dopyt
69	Podložka 5592-23-1132	Dopyt
70	Matica M 12 ČSN 02 1401.55 902 1401 130	Dopyt
71	Konzola spodná 5592-23-1113	Dopyt
72	Skrutka M 16x65 ČSN 02 1101.55 902 1101 444	Dopyt
73	Závrtná skrutka M 12x45 ČSN 02 1176.15 902 1176 392	Dopyt
74	Skrutka M 12x30 ČSN 02 1103.55 902 1103 407	Dopyt

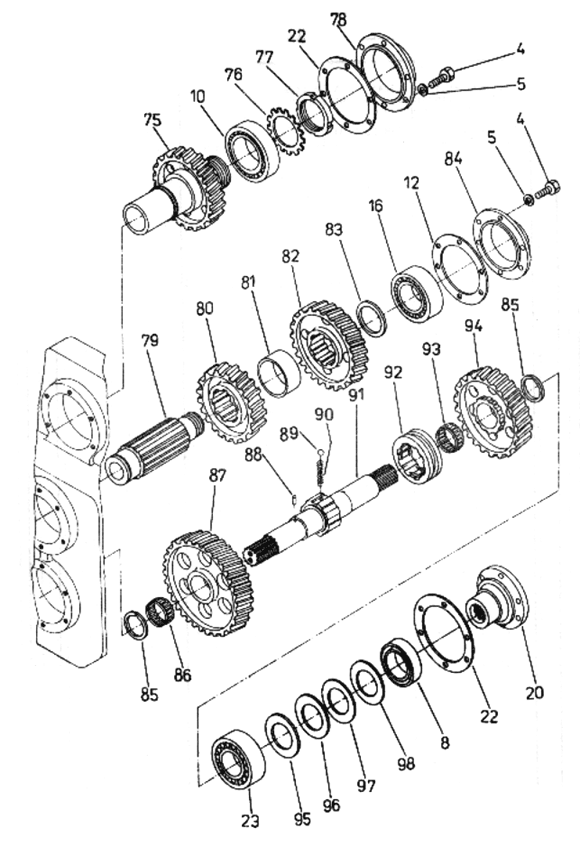

Rozvodovka – hriadele a ozubené kolesá

Podklad: rozvodovka2354.gif. Klikateľné sú aj opakované diely. Na malé súčiastky použite zoznam pod obrázkom.

Rozvodovka LKT 5007-23-9000 – klikateľné diely vrátane opakovaných pozícií

Zoznam dielov a odkazy

Počet uvedených polí je počet výskytov na tomto obrázku, nie počet kusov potrebných na opravu.

Pozícia	Diel a katalógové číslo	Odkaz
4	Skrutka M 8×20 902 1103 225	Dopyt
5	Podložka 8 902 1740 085	Dopyt
8	Gufero GP 72×100×13 902 9401 581	Dopyt
10	Ložisko 22215 902 4705 109	Dopyt
12	Tesnenie 5592-23-1034	Dopyt
16	Ložisko 32213 E 902 4720 058	Dopyt
20	Výstupná príruba 5592-23-1073	Dopyt
22	Tesnenie 5592-23-1035	Dopyt
23	Ložisko 6410 902 4630 130	Dopyt
75	Pastorok 5592-23-1003	Produkt
76	Podložka MB 15 902 3640 015	Dopyt
77	Matica KM 15 902 3630 015	Dopyt
78	Veko 5592-23-1016	Dopyt
79	Hriadeľ 5592-23-1125	Produkt
80	Vložené koleso 5592-23-1004	Dopyt
81	Rozperné puzdro 5592-23-1019	Dopyt
82	Vložené koleso 5592-23-1006	Dopyt
83	Krúžok 5592-23-1023	Dopyt
84	Veko 5592-23-1127	Dopyt
85	Krúžok 5592-23-1024	Dopyt
86	Ložisko K 55×60×20 5592-23-1044	Dopyt
87	Ozubené koleso 5592-23-1005	Produkt
88	Kolík 3×6 902 2150 229	Dopyt
89	Guľka 7-40 902 3680 276	Dopyt
90	Pružina 5592-23-1074	Dopyt
91	Výstupný hriadeľ 5592-23-1010	Produkt
92	Objímka 5592-23-1110	Dopyt
93	Ložisko K 55×60×17 5592-23-1043	Dopyt
94	Ozubené koleso 5592-23-1007	Produkt
95	Vymedzovacia podložka 0,5 mm 5592-23-1111	Dopyt
96	Vymedzovacia podložka 0,22 mm 5592-23-1112	Dopyt
97	Vymedzovacia podložka 0,3 mm 5592-23-1120	Dopyt
98	Vymedzovacia podložka 0,3 mm 5592-23-1121	Dopyt
—	Skriňa zobrazená vľavo – identifikácia podľa nákresu bez čísla pozície	Dopyt

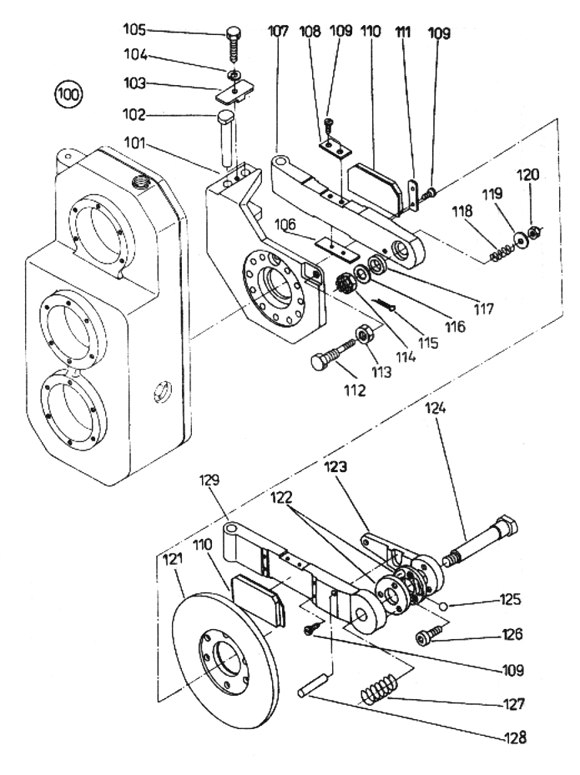

Parkovacia brzda

Pozícia	Diel a katalógové číslo	Výber
52	Skriňa * 5592-23-1001	Dopyt
101	Doska 5592-23-1090	Dopyt
102	Čap 5592-23-1095	Dopyt
103	Prítka 5592-23-1096	Dopyt
104	Podložka 8 ČSN 02 1740.05 902 1740 085	Dopyt
105	Skrutka M 8x30 ČSN 02 1103.15 902 1103 245	Dopyt
106	Príchytka 5592-23-1108	Dopyt
107	Rameno páky 5592-23-1092	Dopyt
108	Príchytka 5592-23-1101	Dopyt
109	Skrutka BM 5x10 ČSN 02 1151.25 902 1151 253	Dopyt
110	Brzdové obloženie 5592-23-9116	Otvoriť produkt
111	Príchytka 5592-23-1100	Dopyt
112	Skrutka 5592-23-1104	Dopyt
113	Matica M 12 ČSN 02 1403.25 902 1403 125	Dopyt
114	Matica M 20x1,5 ČSN 02 1411.55 902 1411 205	Dopyt
115	Závlačka 4x36 ČSN 02 1781.05 902 1781 258	Dopyt
116	Podložka 5592-23-1098	Dopyt
117	Klzné puzdro 5592-23-1118	Dopyt
118	Pružina 5592-23-1103	Dopyt
119	Podložka 5592-23-1099	Dopyt
120	Matica M 6 ČSN 02 1492.25 902 1492 064	Dopyt
121	Kotúč 5592-23-1105	Dopyt
122	Vložka 5592-23-1119	Dopyt
123	Páka brzdy 5592-23-9120	Dopyt
124	Čap 5592-23-1117	Dopyt
125	Guľka IV 19,050-40 ČSN 02 3680 902 3680 504	Dopyt
126	Skrutka M 8x16 ČSN 02 1143.55 902 1143 106	Dopyt
127	Pružina 5592-23-1102	Dopyt
128	Kolík 12x50 ČSN 02 2150.2 902 2150 640	Dopyt
129	Rameno páky 5592-23-1091	Dopyt

Otázky k výberu dielov

Ako nájdem konkrétny diel v tejto zostave?

V prehľade „Rozvodovka LKT 5007-23-9000“ porovnajte polohu dielu v nákrese s číslom pozície v tabuľke pod ním. Ak hľadáte napríklad položku „Vstupný hriadeľ“, skontrolujte celý príslušný riadok vrátane katalógového čísla. Číslo pozície je orientačné označenie v nákrese, nie katalógové číslo dielu.

Ako vybrať správne vyhotovenie dielu?

Porovnajte pozíciu, katalógové číslo a označenie pôvodného dielu. Ak je pri jednej pozícii viac čísel, ich zameniteľnosť nepovažujte za automaticky potvrdenú. Vhodnosť konkrétneho vyhotovenia vám pomôžeme overiť na dopyt.

Ako odošlem dopyt na vybraný diel?

Pri požadovanej položke použite odkaz na dopyt. Do správy doplňte model traktora a prípadné odlišnosti pôvodného dielu. Ak vyberáte viac položiek, skontrolujte ich množstvá v zozname „Môj dopyt“ pred prechodom na spoločný formulár.
